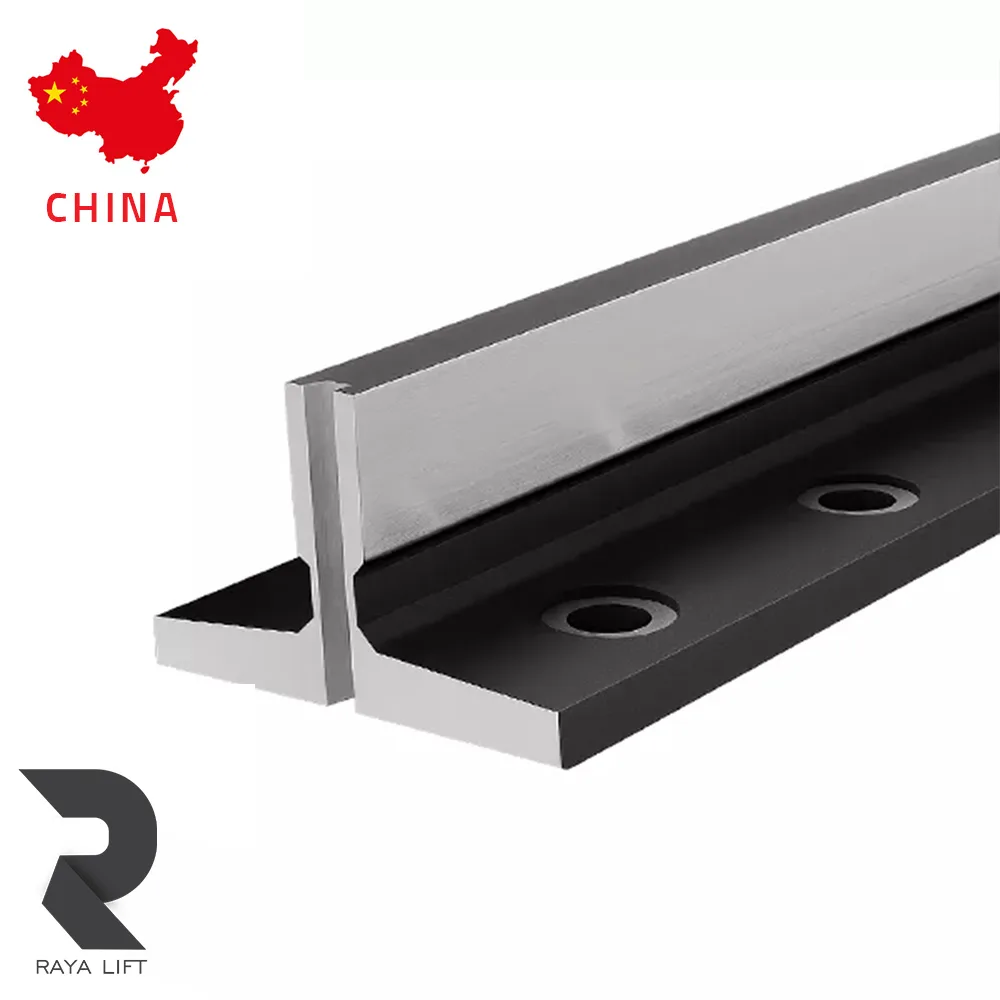

ریل ساورا چین T5-T9

‏ریل آسانسور ساورا چین T5–T9 یک ست ترکیبی برای هدایت کابین و وزنه تعادل در آسانسورهای کششی است. در این ترکیب معمولاً ریل T9 برای هدایت کابین و ریل T5 برای هدایت وزنه تعادل مورد استفاده قرار می‌گیرد. این ریل‌ها در شاخه‌های ۵ متری و به روش نورد سرد یا کشش سرد تولید می‌شوند و گزینه‌ای مناسب برای بسیاری از پروژه‌های مسکونی، اداری و تجاری با ترافیک معمولی به شمار می‌روند.

‏برند Savera یکی از تولیدکنندگان شناخته‌شده ریل و متعلقات آسانسور در بازار جهانی است و در کشورهای مختلف، از جمله چین، مراکز تولید و خدمات دارد. هنگام خرید ریل ساورا چین باید به مشخصات حک‌شده روی ریل، برچسب بسته‌بندی، سری ساخت و مدارک همان محموله توجه کرد.

مشخصات فنی ریل ساورا چین T5–T9

‏ابعاد نوشته‌شده در جدول، اندازه‌های رایج بازار برای ریل‌های T5 و T9 هستند. پیش از ثبت سفارش، پسوند کامل مدل، نقشه مقطع، تلرانس‌ها و مشخصات درج‌شده روی بسته‌بندی محصول باید بررسی شود.

ریل T5–T9 چیست؟

‏عبارت T5–T9 به یک ریل واحد اشاره نمی‌کند؛ بلکه نشان‌دهنده ترکیب دو سایز ریل در یک پروژه آسانسور است:

‏- ریل T9: معمولاً در دو سمت مسیر حرکت کابین نصب می‌شود و وظیفه هدایت کابین و تحمل نیروهای جانبی واردشده به آن را بر عهده دارد.
‏- ریل T5: معمولاً در مسیر حرکت کادر وزنه تعادل به کار می‌رود و حرکت کنترل‌شده وزنه را ممکن می‌کند.

‏این ترکیب به سازنده آسانسور اجازه می‌دهد برای کابین، که بارها و نیروهای بیشتری را تحمل می‌کند، از ریل قوی‌تر T9 و برای وزنه تعادل از ریل سبک‌تر T5 استفاده کند.

ویژگی‌های ریل آسانسور ساورا چین T5–T9

تولید به روش نورد سرد

‏ریل‌های این محصول به روش نورد سرد یا کشش سرد تولید می‌شوند. این فرایند می‌تواند به دستیابی به سطح یکنواخت‌تر، دقت ابعادی مناسب و حرکت روان‌تر کفشک‌های راهنما کمک کند. کیفیت نهایی هر محموله باید با بررسی ظاهری، کنترل تابیدگی، اندازه‌گیری مقطع و مطالعه مدارک تولید ارزیابی شود.

شاخه‌ های استاندارد ۵ متری

‏هر شاخه ریل ساورا چین T5 یا T9 دارای طول ۵ متر است. این طول رایج، محاسبه تعداد شاخه‌های موردنیاز و اجرای ریل‌گذاری در چاه آسانسور را ساده‌تر می‌کند.

عرضه به‌صورت ترکیبی

‏امکان تهیه هم‌زمان ریل‌های کابین و وزنه تعادل، هماهنگی خرید و ارسال تجهیزات پروژه را افزایش می‌دهد. بااین‌حال، خریدار باید تعداد دقیق شاخه‌های T5 و T9، تعداد پشت‌بندها و وجود پیچ و مهره اتصال را در پیش‌فاکتور کنترل کند.

مناسب پروژه‌های مسکونی و اداری

‏این ترکیب در بسیاری از آسانسورهای کششی مسکونی، اداری و تجاری سبک قابل استفاده است. ظرفیت ۸ نفر و حداکثر ۱۰ توقف فقط یک راهنمای اولیه محسوب می‌شود و به‌تنهایی برای انتخاب ریل کافی نیست.

مزایای ریل ساورا چین T5–T9

‏- برخورداری از نام تجاری شناخته‌شده Savera
‏- تأمین هم‌زمان ریل کابین و وزنه تعادل
‏- تولید به روش نورد سرد
‏- ارائه در شاخه‌های استاندارد ۵ متری
‏- برخورداری از سطح مناسب برای حرکت کفشک راهنما
‏- مقاومت مناسب در برابر فشار، سایش و نیروهای جانبی
‏- سهولت محاسبه، حمل و اجرای شاخه‌ها
‏- عرضه همراه پشت‌بند مطابق محتویات سفارش
‏- مناسب برای بسیاری از پروژه‌های متعارف ساختمانی
‏- قیمت اقتصادی‌تر نسبت به برخی نمونه‌های اروپایی

کاربرد ریل T9 برای کابین آسانسور

‏کابین هنگام حرکت، توقف و عملکرد سیستم ترمز ایمنی، نیروهایی را به ریل‌های راهنما وارد می‌کند. به همین دلیل معمولاً ریل قوی‌تر T9 در مسیر کابین نصب می‌شود. این ریل باید علاوه بر هدایت کابین، عملکرد صحیح کفشک‌ها و پاراشوت را نیز امکان‌پذیر کند.

‏انتخاب T9 برای کابین باید با توجه به عوامل زیر انجام شود:

‏- ظرفیت و جرم کابین
‏- ظرفیت نامی آسانسور
‏- سرعت حرکت
‏- نوع و محل نصب پاراشوت
‏- فاصله براکت‌های ریل
‏- ارتفاع مسیر حرکت
‏- نوع کفشک راهنما
‏- نیروهای ناشی از بارگذاری نامتقارن
‏- محاسبات سازه و طراحی آسانسور

کاربرد ریل T5 برای وزنه تعادل

‏ریل T5 عمدتاً برای هدایت کادر وزنه تعادل در آسانسورهای کششی استفاده می‌شود. وزنه تعادل باید بدون انحراف و با فاصله ایمن از کابین، دیواره چاه و سایر تجهیزات حرکت کند.

‏کیفیت نصب این ریل نیز به‌اندازه انتخاب سایز آن اهمیت دارد. وجود پیچش یا ناهماهنگی در محل اتصال شاخه‌های T5 می‌تواند باعث ایجاد صدا، لرزش و سایش زودرس کفشک‌های وزنه تعادل شود.

ریل ساورا چین برای چه آسانسورهایی مناسب است؟

‏ریل ساورا چین T5–T9 می‌تواند برای پروژه‌های زیر گزینه مناسبی باشد:

‏- آسانسورهای کششی مسکونی
‏- آسانسورهای اداری با ترافیک معمولی
‏- پروژه‌های نوساز یا تعویض کامل ریل‌گذاری
‏- آسانسورهای متعارف با ظرفیت اولیه تا حدود ۸ نفر
‏- پروژه‌هایی با تعداد توقف اولیه تا حدود ۱۰ طبقه
‏- پروژه‌هایی که به ست اقتصادی ریل کابین و وزنه تعادل نیاز دارند

‏اعداد ظرفیت و تعداد توقف، معیار قطعی انتخاب نیستند. تأیید نهایی باید بر مبنای نقشه آسانسور، سرعت، جرم کابین، فاصله براکت‌ها و محاسبات نیروهای واردشده در زمان عملکرد ترمز ایمنی انجام شود.

سرعت مناسب برای ریل نورد سرد ساورا

‏مطابق راهنمای عمومی محصولات ساورا، ریل‌های کلاس B تولیدشده به روش کشش سرد معمولاً برای سرعت‌های پایین و متوسط تا حدود یک متر بر ثانیه پیشنهاد می‌شوند. بااین‌حال، سرعت مجاز محصول خریداری‌شده باید از طریق مدل کامل ریل، کلاس کیفی، مدارک محموله و محاسبات پروژه مشخص شود.

‏برای آسانسورهای سریع‌تر یا پروژه‌هایی که حساسیت بالاتری نسبت به ارتعاش و کیفیت حرکت دارند، ممکن است استفاده از ریل ماشین‌کاری‌شده ضرورت داشته باشد.

تعداد شاخه‌های موردنیاز ریل T5 و T9

‏برای محاسبه اولیه تعداد ریل باید طول مسیر ریل‌گذاری بر طول هر شاخه، یعنی ۵ متر، تقسیم و عدد حاصل به سمت بالا گرد شود. چون کابین و وزنه تعادل هرکدام روی دو خط ریل حرکت می‌کنند، نتیجه در عدد ۲ ضرب می‌شود.

‏تعداد شاخه T9 کابین:

‏تعداد شاخه هر خط ریل × ۲

‏تعداد شاخه T5 وزنه تعادل:

‏تعداد شاخه هر خط ریل × ۲

‏برای مثال، در بخشی از مسیر با طول اسمی ۲۰ متر، به‌صورت اولیه ۸ شاخه T9 برای دو خط کابین و ۸ شاخه T5 برای دو خط وزنه تعادل نیاز خواهد بود. مقدار واقعی ممکن است به دلیل اورهد، چاهک، محل آخرین اتصال، پرت برش و تفاوت طول مسیر کابین و وزنه تغییر کند.

‏بنابراین تعداد نهایی باید براساس نقشه اجرایی چاه محاسبه شود.

تفاوت ریل ساورا چین و ساورا اسپانیا

‏ریل‌های ساورا چین و ساورا اسپانیا تحت نام تجاری مشترک Savera عرضه می‌شوند، اما محل تولید، سری ساخت، تجهیزات خط تولید و مشخصات هر محموله ممکن است متفاوت باشد. صرف درج نام ساورا برای یکسان دانستن تمام نمونه‌ها کافی نیست.

‏در مقایسه این دو محصول باید موارد زیر کنترل شود:

‏- کشور و مرکز تولید
‏- مدل و پسوند کامل ریل
‏- کلاس کیفی
‏- روش تولید سرد یا ماشین‌کاری‌شده
‏- ابعاد و تلرانس‌های مقطع
‏- کیفیت سطح تیغه
‏- میزان تابیدگی شاخه‌ها
‏- علائم حک‌شده روی ریل
‏- شماره سری یا بچ تولید
‏- مدارک فنی و گواهی محموله

‏ریل ساورا چین معمولاً انتخابی اقتصادی‌تر است؛ اما محصول باید متناسب با مشخصات فنی پروژه انتخاب شود و نباید تنها براساس قیمت یا کشور سازنده تصمیم‌گیری کرد.

نکات مهم هنگام تحویل ریل ساورا چین

‏قبل از تحویل گرفتن محصول، موارد زیر را بررسی کنید:

‏1. تعداد شاخه‌های T5 و T9 با پیش‌فاکتور مطابقت داشته باشد.
‏2. طول شاخه‌ها و مقطع ریل‌ها کنترل شود.
‏3. سطح تیغه فاقد زنگ‌زدگی عمیق، ضربه و خراش شدید باشد.
‏4. ابتدا و انتهای شاخه‌ها دچار خمیدگی یا تغییر شکل نباشد.
‏5. سوراخ‌های اتصال و پشت‌بندها با یکدیگر تطابق داشته باشند.
‏6. علائم برند، مدل و سری ساخت روی محصول یا بسته‌بندی بررسی شود.
‏7. شاخه‌ها روی سطح مناسب قرار گیرند تا در حمل‌ونقل دچار تابیدگی نشوند.
‏8. مدارک فنی و مشخصات محموله با محصول تحویلی تطبیق داده شود.

نکات نصب ریل T5–T9

‏عملکرد مناسب ریل به نصب اصولی آن وابسته است. حتی ریل باکیفیت نیز در صورت شاقول نبودن، اتصال نامناسب یا فاصله نادرست براکت‌ها می‌تواند باعث لرزش، صدا و سایش کفشک‌ها شود.

‏هنگام نصب باید به شاقول بودن خطوط ریل، هم‌راستایی محل اتصال شاخه‌ها، سفت‌شدن صحیح پیچ‌های پشت‌بند، فاصله استاندارد براکت‌ها و تنظیم کفشک‌های کابین و وزنه توجه شود. محل اتصال دو شاخه نباید دارای پله یا اختلاف سطح محسوس باشد.

‏فاصله براکت‌ها نیز باید مطابق محاسبات پروژه تعیین شود و نمی‌توان یک فاصله ثابت را برای تمام ساختمان‌ها پیشنهاد کرد.

تشخیص اصالت ریل ساورا چین

‏برای بررسی اصالت و مشخصات محصول، تنها به ظاهر شاخه ریل یا چاپ نام Savera اکتفا نکنید. هنگام خرید بهتر است موارد زیر کنترل شوند:

‏- حک یا علامت برند روی شاخه
‏- لیبل و بسته‌بندی اصلی
‏- کشور یا مرکز تولید
‏- شماره بچ یا سری ساخت
‏- مشخصات کامل مدل
‏- تطابق ریل و پشت‌بند
‏- اسناد خرید و اطلاعات فروشنده
‏- گواهی یا برگه مشخصات همان محموله

‏مدارک فنی باید به همان سری محصولی مربوط باشند که تحویل داده می‌شود؛ ارائه یک گواهی عمومی برای تمام محموله‌ها جایگزین بررسی مشخصات کالای خریداری‌شده نیست.

قیمت ریل آسانسور ساورا چین T5–T9

‏قیمت ریل ساورا چین T5–T9 ثابت نیست و ممکن است تحت تأثیر نرخ ارز، هزینه واردات، موجودی بازار و هزینه حمل تغییر کند. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

‏- تعداد شاخه‌های T5 و T9
‏- خرید شاخه‌ای یا ست کامل
‏- سری ساخت و مشخصات فنی محموله
‏- وجود پشت‌بند، پیچ و مهره و متعلقات
‏- محل تحویل و هزینه باربری
‏- نرخ ارز و شرایط واردات
‏- میزان موجودی انبار
‏- نحوه بسته‌بندی و ارسال

‏برای مقایسه صحیح قیمت، باید محتویات دقیق پیشنهاد فروش مشخص باشد. ممکن است یک قیمت فقط مربوط به خود شاخه‌ها باشد و قیمت دیگر پشت‌بند، پیچ و مهره یا هزینه ارسال را نیز شامل شود.

خرید ریل ساورا چین T5–T9 از رایا آسانسور

‏برای خرید ریل آسانسور ساورا چین T5–T9 ابتدا اطلاعاتی مانند ظرفیت کابین، سرعت، تعداد توقف، ارتفاع مسیر حرکت، نوع آسانسور و نقشه چاه را در اختیار کارشناسان فروش قرار دهید. این اطلاعات به محاسبه تعداد شاخه‌های T5 و T9 و بررسی تناسب محصول با پروژه کمک می‌کند.

‏در پیش‌فاکتور نهایی باید تعداد هر سایز ریل، تعداد پشت‌بندها، وضعیت پیچ و مهره‌ها، مشخصات محموله، محل تحویل و هزینه باربری به‌صورت شفاف درج شود.

‏برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره خرید ریل ساورا چین T5–T9 با رایا آسانسور تماس بگیرید:

‏شماره تماس: ۰۲۱۷۱۰۵۷۱۳۳

سؤالات متداول ریل ساورا چین T5–T9

آیا ریل T5 و T9 هر دو برای کابین استفاده می‌شوند؟

‏خیر. در ترکیب رایج T5–T9، ریل T9 برای هدایت کابین و ریل T5 برای هدایت وزنه تعادل استفاده می‌شود. انتخاب نهایی باید توسط طراح یا مجری فنی پروژه تأیید شود.

طول هر شاخه ریل ساورا چین چقدر است؟

‏ریل‌های T5 و T9 این محصول معمولاً در شاخه‌های ۵ متری عرضه می‌شوند.

آیا پشت‌بند همراه ریل ارائه می‌شود؟

‏این محصول معمولاً همراه پشت‌بند یا فیش‌پلیت عرضه می‌شود؛ اما تعداد پشت‌بندها و وجود پیچ و مهره باید پیش از خرید در پیش‌فاکتور مشخص شود.

آیا ریل T5–T9 برای آسانسور ۸ نفره مناسب است؟

‏این ترکیب در بسیاری از پروژه‌های متعارف تا ظرفیت اولیه حدود ۸ نفر استفاده می‌شود، اما ظرفیت کابین به‌تنهایی معیار انتخاب ریل نیست. سرعت، جرم کابین، فاصله براکت‌ها، ارتفاع مسیر و نیروی پاراشوت نیز باید محاسبه شوند.

آیا این ریل برای آسانسورهای بیشتر از ۱۰ توقف قابل استفاده است؟

‏تعداد ۱۰ توقف یک پیشنهاد اولیه بازار است و محدودیت قطعی فنی محسوب نمی‌شود. امکان استفاده در هر پروژه باید براساس طول مسیر، سرعت، بار، فاصله براکت‌ها و محاسبات مهندسی بررسی شود.

ریل ساورا چین بهتر است یا ریل ایرانی؟

‏پاسخ به کیفیت سری تولید، دقت ابعادی، تابیدگی، کیفیت سطح، مدارک محصول، قیمت و نیاز پروژه بستگی دارد. مقایسه صرفاً براساس کشور سازنده، ارزیابی دقیقی ایجاد نمی‌کند.

چگونه تعداد شاخه‌های موردنیاز را محاسبه کنیم؟

‏طول مسیر هر خط ریل را بر ۵ متر تقسیم کنید، عدد را به سمت بالا گرد کنید و برای دو خط در عدد ۲ ضرب کنید. محاسبه ریل کابین و وزنه تعادل باید جداگانه انجام شود.

آیا می‌توان T9 را با T5 جایگزین کرد؟

‏خیر. این دو ریل دارای ابعاد و کاربرد متفاوتی هستند و تعویض آن‌ها بدون محاسبه و تأیید فنی مجاز نیست.
