ریل آسانسور t16-t89 چین

‏ریل آسانسور T16–T89 چین یکی از ریل‌های سنگین مورد استفاده برای هدایت کابین در پروژه‌های آسانسوری است. مقطع بزرگ‌تر و تیغه ضخیم‌تر این مدل نسبت به ریل‌های T9، آن را به گزینه‌ای قابل بررسی برای کابین‌های سنگین‌تر، ظرفیت‌های بالاتر و پروژه‌های دارای شرایط اجرایی خاص تبدیل می‌کند.

‏این محصول با مقطع اسمی T89 و تیغه‌ای نزدیک به ۱۶ میلی‌متر، در شاخه‌های ۵ متری عرضه می‌شود. انتخاب نهایی آن باید براساس وزن کابین، ظرفیت اسمی، سرعت، فاصله براکت‌ها، ارتفاع چاه، نوع کفشک و نیروهای واردشده هنگام عملکرد پاراشوت انجام شود.

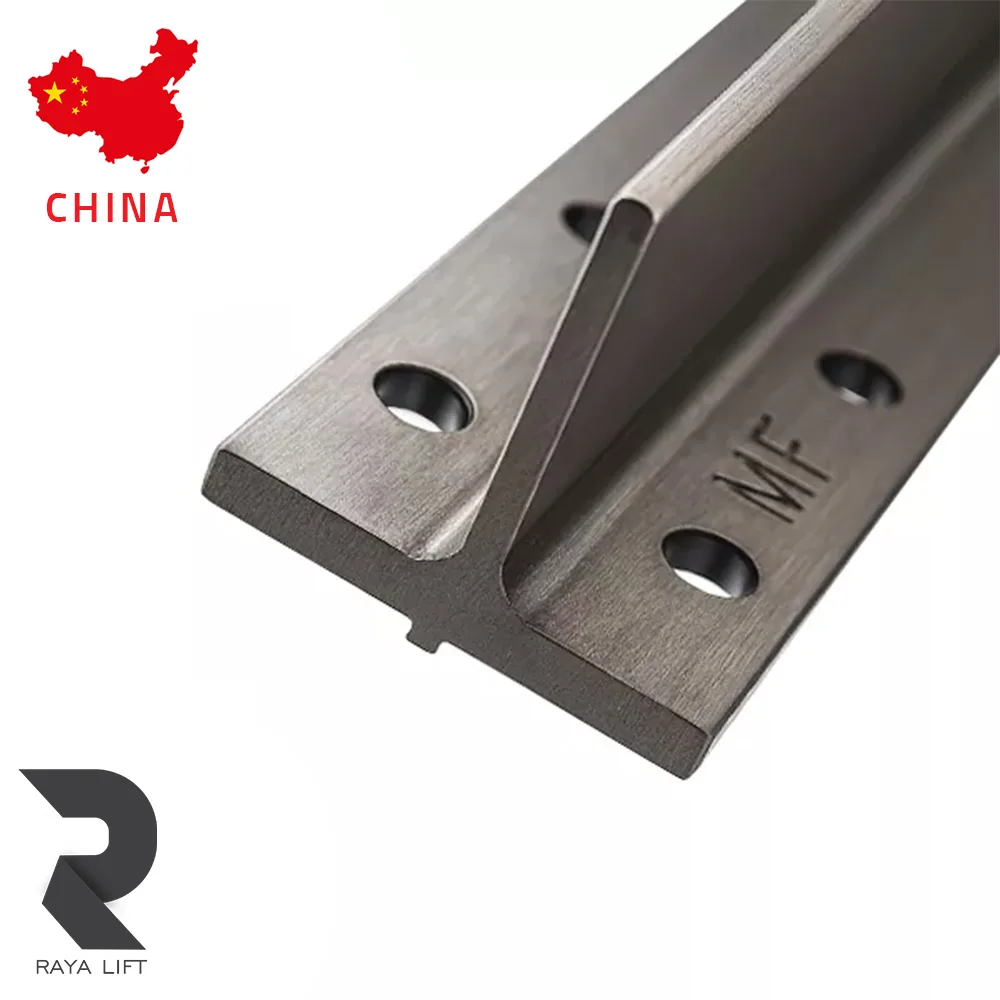

‏ریل T16–T89 چین در بازار ایران با عنوان ریل MF یا مونته‌فرو چین نیز شناخته می‌شود. هنگام خرید باید برند حک‌شده روی شاخه، نوع تولید، سلامت سطح تیغه، مستقیم‌بودن شاخه‌ها و تجهیزات اتصال بررسی شوند.

مشخصات فنی ریل آسانسور T16–T89 چین

> ابعاد، وزن هر شاخه، نوع پرداخت سطح، برند، پسوند دقیق مقطع و تجهیزات همراه باید از روی لیبل بسته‌بندی، حک روی ریل و پیش‌فاکتور نهایی تأیید شوند.

 منظور از T16–T89 در ریل آسانسور چیست؟

‏در نام‌گذاری رایج بازار، T89 به اندازه اسمی مقطع ریل و T16 به ضخامت تقریبی تیغه آن اشاره دارد. سطح تیغه همان بخشی است که کفشک کابین روی آن حرکت می‌کند؛ بنابراین کیفیت، یکنواختی و مستقیم‌بودن این قسمت بر حرکت کابین اثر می‌گذارد.

‏مقطع T شکل ریل، امکان اتصال آن به براکت‌های چاه و هدایت کفشک کابین را فراهم می‌کند. اتصال دو شاخه متوالی نیز توسط پشت‌بند و پیچ‌ومهره مناسب انجام می‌شود.

‏عبارت T16–T89 به‌تنهایی تمام مشخصات ریل را نشان نمی‌دهد. دو ریل با ابعاد اسمی مشابه ممکن است از نظر روش تولید، تلرانس، پرداخت تیغه، وزن، برند و کیفیت اتصال متفاوت باشند. به همین دلیل، پسوند مقطع و مشخصات همان پارت باید پیش از خرید بررسی شوند.

کاربرد ریل T16–T89 چین در آسانسور

‏وظیفه اصلی ریل آسانسور T16–T89 چین، ایجاد یک مسیر عمودی و کنترل‌شده برای حرکت کابین است. کفشک‌های کابین روی دو خط ریل حرکت می‌کنند و از جابه‌جایی جانبی یا چرخش نامناسب کابین جلوگیری می‌کنند.

‏در شرایط اضطراری نیز نیروهای ناشی از عملکرد پاراشوت از طریق کفشک ایمنی به ریل‌ها منتقل می‌شوند. به همین دلیل، انتخاب مقطع ریل تنها بر مبنای ظرفیت اسمی یا تعداد نفرات آسانسور کافی نیست.

‏این مدل معمولاً برای پروژه‌هایی بررسی می‌شود که ریل‌های سبک‌تر پاسخ‌گوی محاسبات سازه‌ای یا نیروهای سیستم نیستند. تعیین کاربرد نهایی باید توسط طراح آسانسور و براساس اطلاعات واقعی پروژه انجام شود.

ریل T16–T89 چین برای چه پروژه‌هایی مناسب است؟

‏ریل T16–T89 چین می‌تواند برای آسانسورهای مسافری دارای ظرفیت بالاتر، آسانسورهای باری، بیمارستانی یا پروژه‌هایی با کابین سنگین مورد بررسی قرار گیرد. بااین‌حال، نوع کاربری ساختمان به‌تنهایی معیار کافی برای انتخاب این ریل نیست.

‏برای انتخاب صحیح باید اطلاعات زیر مشخص شوند:

• ‏وزن کامل کابین با تزئینات و تجهیزات
• ‏ظرفیت اسمی آسانسور
• ‏سرعت نامی
• ‏ارتفاع مسیر حرکت و کل طول ریل‌گذاری
• ‏فاصله عمودی براکت‌ها
• ‏فاصله دو ریل کابین
• ‏نوع و محل قرارگیری پاراشوت
• ‏نوع کفشک لغزشی یا رولری
• ‏موقعیت وزنه تعادل
• ‏نوع سیستم تعلیق
• ‏نیروهای واردشده در حالت کار و عملکرد ایمنی

‏در معرفی فعلی این محصول، ظرفیت حداکثر ۱۰۰۰ کیلوگرم، سرعت حداکثر ۱٫۶ متر بر ثانیه و ارتفاع چاه بین ۳۰ تا ۵۰ متر به‌عنوان محدوده اولیه مطرح شده است؛ اما این اعداد نباید جایگزین محاسبات پروژه شوند. فاصله براکت‌ها، وزن واقعی کابین و نیروهای پاراشوت می‌توانند نتیجه انتخاب را تغییر دهند.

 تفاوت ریل T16–T89 با ریل T9

‏ریل T9 مقطع کوچک‌تر و تیغه باریک‌تری دارد و در بسیاری از آسانسورهای مسافری معمولی استفاده می‌شود. ریل T16–T89 دارای مقطع و تیغه بزرگ‌تری است و می‌تواند در برابر نیروهای خمشی و جانبی بیشتری بررسی شود.

‏این تفاوت به معنی آن نیست که ریل T16 برای تمام پروژه‌ها انتخاب بهتری است. استفاده از ریل سنگین‌تر باعث افزایش وزن، هزینه خرید، حمل و تجهیزات نصب می‌شود. اگر محاسبات پروژه با ریل سبک‌تر تأمین شوند، انتخاب ریل بزرگ‌تر ممکن است مزیت اجرایی مشخصی ایجاد نکند.

‏از طرف دیگر، استفاده از ریل کوچک‌تر از مقدار موردنیاز می‌تواند باعث افزایش خمش، کاهش کیفیت حرکت یا ناکافی‌بودن مقاومت مجموعه در شرایط اضطراری شود. انتخاب میان T9 و T16 باید با محاسبات فنی انجام شود.

تفاوت ریل T89 و T90

‏ریل T89 و T90 هر دو با تیغه اسمی نزدیک به ۱۶ میلی‌متر در بازار عرضه می‌شوند، اما شکل و ابعاد کامل مقطع آن‌ها یکسان نیست. تفاوت در عرض پایه، ارتفاع مقطع، جرم و مشخصات اتصال باعث می‌شود پشت‌بند، لقمه و بعضی تجهیزات آن‌ها قابل جایگزینی مستقیم نباشند.

‏هنگام سفارش، عنوان T16 به‌تنهایی کافی نیست و باید دقیقاً مشخص شود که پروژه به ریل T89 نیاز دارد یا T90. استفاده از پشت‌بند یا لقمه نامتناسب می‌تواند اتصال شاخه‌ها یا مهار ریل روی براکت را دچار مشکل کند.

مزایای ریل آسانسور T16–T89 چین

مقطع مناسب برای پروژه‌های سنگین‌تر

‏تیغه نزدیک به ۱۶ میلی‌متر و مقطع بزرگ‌تر این ریل امکان بررسی آن برای کابین‌های سنگین‌تر و پروژه‌های دارای نیروهای بیشتر را فراهم می‌کند.

عرضه در شاخه‌های استاندارد ۵ متری

‏طول ۵ متری شاخه‌ها امکان محاسبه تعداد موردنیاز، جانمایی اتصال‌ها و اجرای منظم خطوط ریل را فراهم می‌سازد.

دسترسی مناسب به متعلقات نصب

‏پشت‌بند، لقمه، پیچ‌ومهره و تجهیزات متناسب با ریل‌های T89 در بازار آسانسور قابل تهیه هستند؛ اما سایز دقیق هر قطعه باید با همان ریل تطبیق داده شود.

تعادل میان هزینه و کارایی

‏ریل‌های چینی در پروژه‌هایی که به مقطع T16 نیاز دارند، می‌توانند از نظر هزینه خرید گزینه‌ای قابل بررسی باشند. ارزیابی نهایی باید بر پایه کیفیت پارت، مستقیم‌بودن شاخه‌ها و مشخصات فنی انجام شود.

اهمیت مستقیم‌بودن و کیفیت سطح ریل

‏حتی اگر ابعاد مقطع صحیح باشند، کجی، تابیدگی یا آسیب سطح تیغه می‌تواند نصب و تنظیم ریل را دشوار کند. نصاب برای جبران انحراف شاخه‌ها مجبور به استفاده از تنظیمات بیشتر روی براکت‌ها می‌شود و ممکن است شاقول‌کردن خطوط ریل زمان بیشتری ببرد.

‏سطح تماس کفشک نیز باید سالم و یکنواخت باشد. ضربه، زنگ‌زدگی عمیق، پلیسه یا اختلاف نامناسب در محل اتصال شاخه‌ها می‌تواند روی کیفیت حرکت کابین اثر بگذارد.

‏پیش از تحویل، بهتر است شاخه‌ها روی سطح مناسب بررسی شوند و محل نری و مادگی، سوراخ‌ها، سطح تیغه و لبه‌ها کنترل شوند.

نحوه محاسبه تعداد شاخه ریل T16–T89

‏برای محاسبه اولیه، طول کامل مسیر ریل‌گذاری را بر ۵ متر تقسیم و حاصل را به بالا گرد می‌کنند. چون کابین به دو خط ریل نیاز دارد، تعداد به‌دست‌آمده در عدد ۲ ضرب می‌شود.

‏برای مثال، اگر طول واقعی هر خط ریل ۲۳ متر باشد:

‏تعداد شاخه هر سمت: ۵ شاخه ۵ متری

‏تعداد کل برای دو سمت کابین: ۱۰ شاخه ۵ متری

‏طول مسیر ریل‌گذاری با تراول کابین یکسان نیست و ممکن است بخش‌هایی از چاهک و بالای آخرین توقف را نیز شامل شود. تعداد نهایی باید براساس نقشه اجرایی، محل اولین و آخرین براکت و امکان استفاده از قطعات باقی‌مانده تعیین شود.

متعلقات موردنیاز برای نصب ریل T16–T89

‏برای نصب این ریل معمولاً به تجهیزات زیر نیاز است:

• ‏پشت‌بند متناسب با ریل T89
• ‏پیچ‌ومهره اتصال پشت‌بند
• ‏لقمه ریل متناسب با ضخامت پایه
• ‏براکت ریل کابین
• ‏پیچ و رول‌بولت یا تجهیزات اتصال به سازه
• ‏کفشک مناسب کابین
• ‏روغن‌دان در صورت استفاده از کفشک روغنی
• ‏شابلون یا تجهیزات تنظیم دهانه ریل

‏وجود این قطعات در قیمت ریل قطعی نیست. هنگام دریافت پیش‌فاکتور باید مشخص شود مبلغ اعلام‌شده فقط مربوط به شاخه ریل است یا پشت‌بند، پیچ، لقمه و سایر متعلقات را نیز شامل می‌شود.

نکات مهم نصب ریل T16–T89 چین

‏خطوط ریل باید نسبت به یکدیگر موازی، شاقول و دارای دهانه ثابت باشند. براکت‌ها باید در فاصله‌های تعیین‌شده توسط طراح نصب شوند و اتصال آن‌ها به سازه چاه استحکام کافی داشته باشد.

‏در محل اتصال دو شاخه، اختلاف سطح تیغه باید کنترل شود. نری و مادگی و پشت‌بند وظیفه هم‌راستاکردن شاخه‌ها را دارند، اما نصب نادرست می‌تواند باعث ایجاد پله در محل اتصال شود.

‏پس از نصب باید موارد زیر کنترل شوند:

• ‏شاقول‌بودن هر دو خط ریل
• ‏ثابت‌بودن دهانه ریل در ارتفاع چاه
• ‏گشتاور مناسب پیچ‌های اتصال
• ‏سلامت پشت‌بندها و لقمه‌ها
• ‏نبود پله محسوس در محل اتصال شاخه‌ها
• ‏آزادبودن حرکت کفشک‌ها
• ‏فاصله مناسب براکت‌ها
• ‏عدم تماس ریل با اجزای متحرک دیگر

‏تنظیم نهایی باید پیش از راه‌اندازی بازرسی و آزمایش حرکت کابین انجام شود.

حمل و نگهداری ریل آسانسور

‏ریل‌های ۵ متری باید به‌صورت مهارشده حمل شوند تا در اثر ضربه یا بلندکردن نامناسب دچار خمش نشوند. برای جابه‌جایی بسته‌های ریل بهتر است وزن از حداقل دو نقطه کنترل شود و از بلندکردن نامتعادل مجموعه جلوگیری شود.

‏محل نگهداری باید خشک و دارای سطح تراز باشد. قرارگرفتن مستقیم ریل‌ها روی زمین مرطوب می‌تواند باعث زنگ‌زدگی شود. تیغه‌ها و قسمت‌های نری و مادگی نیز باید در برابر ضربه محافظت شوند.

‏در صورت وجود پوشش روغنی محافظ، پیش از نصب باید سطح تماس کفشک با روش مناسب تمیز شود. استفاده از مواد خورنده یا ابزار زبر ممکن است به سطح تیغه آسیب بزند.

کنترل اصالت و کیفیت ریل T16–T89 چین

‏پیش از خرید، فقط به رنگ بسته‌بندی یا عنوان درج‌شده در فاکتور اکتفا نکنید. مشخصات روی شاخه، لیبل بسته‌بندی، کشور تولید، برند، نوع مقطع و ابعاد واقعی باید با سفارش مطابقت داشته باشند.

‏موارد زیر هنگام تحویل بررسی شوند:

• ‏حک یا علامت برند روی ریل
• ‏عنوان دقیق T89 و نوع مقطع
• ‏طول شاخه‌ها
• ‏ابعاد تیغه و پایه
• ‏مستقیم‌بودن ریل
• ‏سلامت سطح تماس کفشک
• ‏سوراخ‌کاری و محل اتصال پشت‌بند
• ‏یکسان‌بودن پارت شاخه‌های تحویلی
• ‏وجود مدارک اصالت و مشخصات فنی
• ‏تطابق تعداد شاخه‌ها با پیش‌فاکتور

‏بهتر است ریل‌های دو خط کابین از یک برند، نوع و پارت هماهنگ انتخاب شوند تا اختلاف احتمالی در ابعاد یا محل اتصال کاهش یابد.

قیمت ریل آسانسور T16–T89 چین

‏قیمت ریل آسانسور T16–T89 چین به نرخ ارز، برند، نوع تولید، وزن و کیفیت پارت، موجودی بازار و هزینه حمل وابسته است. قیمت فولاد و هزینه واردات نیز می‌توانند مبلغ این محصول را تغییر دهند.

‏هنگام استعلام باید مشخص شود قیمت اعلام‌شده مربوط به یک شاخه، یک جفت یا یک بسته است. وجود پشت‌بند، پیچ، لقمه و هزینه ارسال نیز باید به‌صورت جداگانه کنترل شود.

‏به دلیل وزن و طول ریل، فاصله محل پروژه تا انبار روی هزینه ارسال اثر دارد. پیش از خرید، تعداد دقیق شاخه‌ها محاسبه شود تا ارسال مجدد یا خرید بیش‌ازحد اتفاق نیفتد.

‏## خرید ریل آسانسور T16–T89 چین از رایالیفت

‏برای خرید ریل آسانسور T16–T89 چین، مشخصات پروژه شامل ظرفیت، سرعت، ارتفاع مسیر حرکت، وزن کابین، فاصله براکت‌ها و تعداد شاخه‌های موردنیاز را برای کارشناسان فروشگاه رایالیفت ارسال کنید.

‏پیش از ثبت سفارش، برند و پارت موجودی، نوع سطح، وزن شاخه، تجهیزات همراه و واحد قیمت‌گذاری در پیش‌فاکتور درج می‌شوند. مجموعه رایا آسانسور می‌تواند براساس اطلاعات پروژه، گزینه موجود را برای بررسی نهایی در اختیار نصاب یا طراح قرار دهد.

‏برای استعلام قیمت روز و دریافت مشاوره خرید با شماره ۰۲۱۷۱۰۵۷۱۳۳ تماس بگیرید.

سؤالات متداول

ریل T16–T89 چین برای کابین استفاده می‌شود یا وزنه تعادل؟

‏این مقطع معمولاً به‌عنوان ریل راهنمای کابین در پروژه‌های نیازمند ریل سنگین‌تر بررسی می‌شود. انتخاب نهایی باید براساس نقشه و محاسبات پروژه انجام شود.

طول هر شاخه ریل T16–T89 چقدر است؟

‏طول رایج هر شاخه ۵ متر است. طول و تعداد دقیق شاخه‌های موجود باید هنگام سفارش تأیید شوند.

آیا ریل T16 همان ریل T89 است؟

‏T89 به اندازه اسمی مقطع و T16 به ضخامت تقریبی تیغه اشاره دارد. برای سفارش دقیق باید نام کامل مقطع و مشخصات پارت اعلام شوند.

تفاوت ریل T16–T89 با T16–T90 چیست؟

‏این دو ریل در ابعاد کامل مقطع، ارتفاع، پایه و تجهیزات اتصال تفاوت دارند. پشت‌بند و لقمه آن‌ها نباید بدون بررسی فنی جایگزین یکدیگر شوند.

برای هر آسانسور چند شاخه ریل T16 لازم است؟

‏تعداد شاخه‌ها به طول کامل مسیر ریل‌گذاری بستگی دارد. تعداد اولیه از تقسیم طول هر خط بر ۵، گردکردن به بالا و ضرب نتیجه در ۲ محاسبه می‌شود.

آیا پشت‌بند و پیچ همراه ریل عرضه می‌شوند؟

‏این موضوع به پکیج فروش بستگی دارد. وجود پشت‌بند، پیچ‌ومهره و لقمه باید در پیش‌فاکتور به‌صورت دقیق مشخص شود.

ریل T16–T89 برای چه ظرفیت و سرعتی مناسب است؟

‏در معرفی اولیه این محصول، ظرفیت تا ۱۰۰۰ کیلوگرم و سرعت تا ۱٫۶ متر بر ثانیه مطرح شده است؛ اما انتخاب قطعی به وزن کابین، فاصله براکت‌ها، ارتفاع چاه و محاسبات پاراشوت وابسته است.
