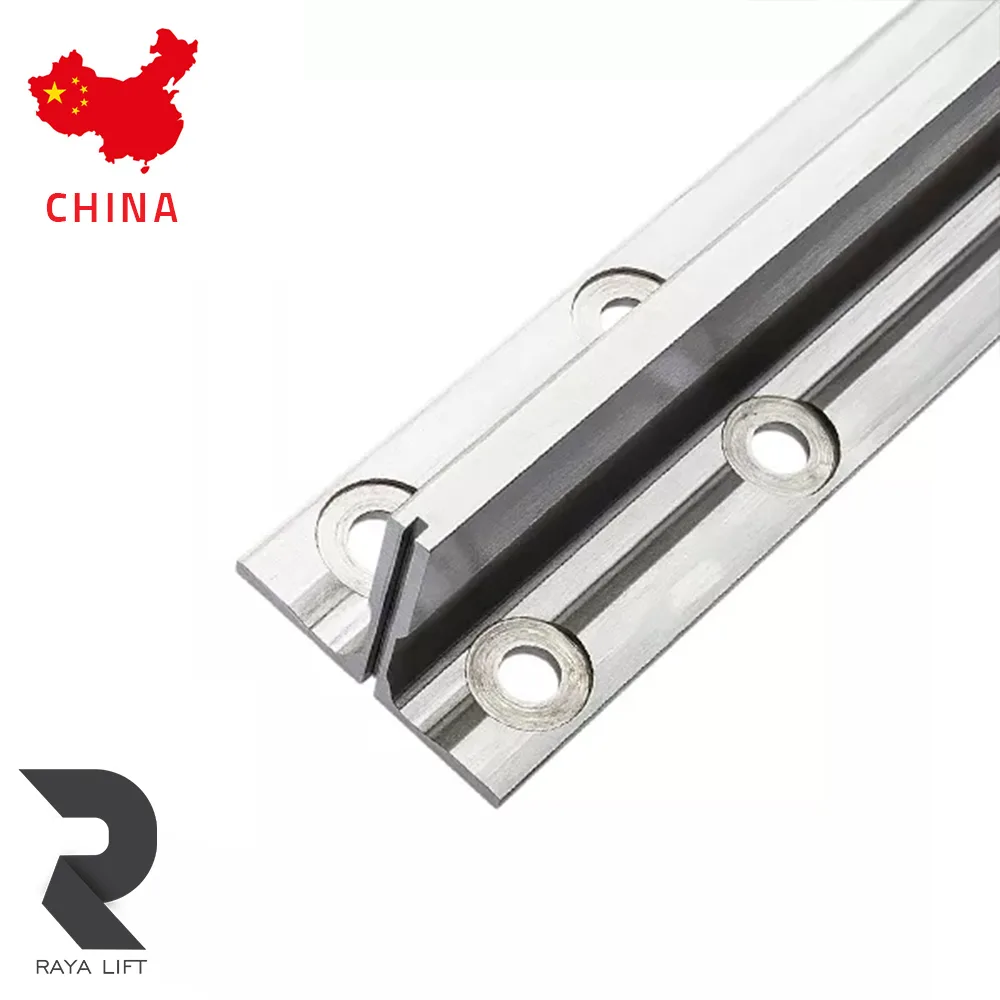

ریل آسانسور هیدرولیک T9

‏ریل آسانسور هیدرولیک T9 یک پروفیل فولادی T شکل برای هدایت کابین در مسیر عمودی چاه است. این ریل معمولاً در آسانسورهای هیدرولیکی با ارتفاع و ظرفیت متوسط بررسی می‌شود و در شاخه‌های ۵ متری عرضه می‌گردد.

‏عنوان «ریل هیدرولیک T9» به معنی وجود سازوکار هیدرولیکی داخل ریل نیست؛ بلکه نشان می‌دهد ریل T9 برای هدایت کابین یک آسانسور هیدرولیکی انتخاب شده است. مناسب‌بودن این مقطع باید براساس وزن کابین و یوک، ظرفیت اسمی، نوع جک، فاصله براکت‌ها، سرعت و نیروهای پاراشوت محاسبه شود.

مشخصات فنی ریل آسانسور هیدرولیک T9

‏> پسوند دقیق مقطع، وزن شاخه، روش تولید، برند، کشور سازنده و وجود پشت‌بند باید در پیش‌فاکتور همان پارت تأیید شوند.

ریل هیدرولیک T9 چه کاربردی دارد؟

‏ریل T9 مسیر حرکت کابین را مشخص می‌کند و به کفشک‌های متصل به یوک یا کفی کابین اجازه می‌دهد در یک راستای کنترل‌شده حرکت کنند. این قطعه از جابه‌جایی جانبی، چرخش و نوسان نامناسب کابین جلوگیری می‌کند.

‏در زمان عملکرد پاراشوت نیز نیروهای توقف کابین به ریل‌ها منتقل می‌شوند. به همین دلیل، ریل تنها یک مسیر فلزی ساده نیست و ابعاد مقطع، فاصله براکت‌ها، کیفیت اتصالات و استحکام سازه چاه باید با نیروهای پروژه هماهنگ باشند.

‏در بسیاری از آسانسورهای هیدرولیکی معمولی وزنه تعادل وجود ندارد؛ بنابراین برخلاف آسانسور کششی، معمولاً فقط دو خط ریل کابین اجرا می‌شود و به خطوط جداگانه ریل وزنه نیاز نیست. البته نقشه نهایی سیستم باید پیش از محاسبه تعداد ریل بررسی شود.

آیا ریل هیدرولیک با ریل آسانسور کششی تفاوت دارد؟

‏پروفیل T9 می‌تواند در آسانسور کششی یا هیدرولیکی استفاده شود و ساختار اصلی آن براساس نوع سیستم محرکه تغییر نمی‌کند. تفاوت مهم در نحوه بارگذاری ریل، آرایش یوک، محل جک و نیروهای واردشده به کابین است.

‏در آسانسور کششی، موقعیت سیم‌بکسل‌ها، فلکه‌ها و وزنه تعادل روی بارگذاری مجموعه اثر می‌گذارد. در سیستم هیدرولیک، محل اتصال جک و نحوه قرارگیری کابین می‌تواند نیروهای خارج از مرکز متفاوتی به کفشک و ریل وارد کند.

‏بنابراین نمی‌توان صرفاً به دلیل هیدرولیکی‌بودن آسانسور، T9 را برای تمام پروژه‌ها مناسب دانست. ابتدا باید مشخصات فنی سیستم محاسبه و سپس مقطع ریل انتخاب شود.

کاربرد ریل T9 در هیدرولیک جک مستقیم

‏در آسانسور هیدرولیک جک مستقیم، نیروی جک بدون استفاده از سیم‌بکسل مستقیماً به کابین یا یوک منتقل می‌شود. ریل‌ها حرکت کابین را هدایت می‌کنند و در زمان عملکرد تجهیزات ایمنی، نیروهای جانبی و توقف را تحمل می‌کنند.

‏اگر جک در مرکز و بارگذاری کابین متعادل باشد، نیروهای جانبی می‌توانند نسبت به بعضی آرایش‌های جک بغل کمتر باشند؛ اما وزن کابین، ظرفیت، فاصله براکت‌ها و نوع سازه همچنان باید بررسی شوند.

‏در پروژه‌های کوتاه با ظرفیت متوسط، ریل T9 می‌تواند گزینه مناسبی برای بررسی باشد. تأیید نهایی باید بعد از محاسبه وزن کامل کابین و یوک انجام شود.

کاربرد ریل T9 در هیدرولیک جک بغل

‏در سیستم جک بغل، کابین ممکن است به‌صورت کفی یا کنسولی اجرا شود و نیروی جک خارج از مرکز هندسی کابین وارد شود. این آرایش می‌تواند گشتاور و فشار بیشتری روی کفشک‌ها و خطوط ریل ایجاد کند.

‏به همین دلیل، انتخاب ریل T9 برای جک بغل فقط براساس تعداد توقف قابل انجام نیست. فاصله دو خط ریل، محل جک، ابعاد کفی، وزن بار، موقعیت مرکز ثقل و فاصله براکت‌ها باید در محاسبات لحاظ شوند.

‏اگر نیروهای محاسبه‌شده از محدوده مناسب T9 بیشتر باشند، ممکن است استفاده از ریل T16 یا تغییر فاصله براکت‌ها ضرورت پیدا کند.

 ریل T9 در سیستم هیدرولیک غیرمستقیم ۲:۱

‏در آسانسور هیدرولیک غیرمستقیم، حرکت جک از طریق سیم‌بکسل و فلکه به کابین منتقل می‌شود. در این سیستم، آرایش فلکه، نقطه اتصال سیم‌بکسل و ساختار یوک روی نحوه توزیع نیروها اثر می‌گذارند.

‏ریل T9 می‌تواند در بعضی پروژه‌های هیدرولیک ۲:۱ استفاده شود، اما تعداد توقف یا کوتاه‌بودن مسیر به‌تنهایی برای انتخاب آن کافی نیست. بارهای دینامیکی، نیروهای پاراشوت و فشار کفشک‌ها باید کنترل شوند.

ریل هیدرولیک T9 برای چه پروژه‌هایی مناسب است؟

‏این ریل معمولاً برای آسانسورهای هیدرولیکی با ظرفیت، سرعت و ارتفاع متوسط بررسی می‌شود. پروژه‌های دو یا سه توقف، بالابرهای مسافری، آسانسورهای ویلچربر و برخی آسانسورهای باری سبک می‌توانند از کاربردهای متداول آن باشند.

‏این دسته‌بندی فقط یک راهنمای اولیه است. اطلاعات زیر باید پیش از سفارش ارائه شوند:

• ‏نوع سیستم جک مستقیم یا جک بغل
• ‏نسبت حرکت ۱:۱ یا ۲:۱
• ‏تعداد توقف و طول کامل مسیر ریل‌گذاری
• ‏ظرفیت اسمی
• ‏وزن کابین، یوک و تزئینات
• ‏سرعت نامی آسانسور
• ‏فاصله دو خط ریل
• ‏فاصله عمودی براکت‌ها
• ‏نوع پاراشوت
• ‏نوع کفشک و محل نصب آن
• ‏موقعیت مرکز ثقل کابین و بار
• ‏شرایط سازه‌ای چاه

‏تعداد توقف نمی‌تواند به‌تنهایی نوع ریل را تعیین کند. ممکن است یک آسانسور دو توقف با کفی بزرگ و بار نامتقارن به مقطع سنگین‌تری نیاز داشته باشد، درحالی‌که پروژه‌ای با تعداد توقف بیشتر و بارگذاری سبک‌تر با محاسبات متفاوتی اجرا شود.

تفاوت ریل هیدرولیک T9 با T16

‏ریل T9 دارای تیغه اسمی حدود ۹ میلی‌متر است و معمولاً برای پروژه‌های متوسط بررسی می‌شود. ریل T16 مقطع بزرگ‌تر و تیغه ضخیم‌تری دارد و می‌تواند برای بار، ارتفاع یا شرایط اجرایی سنگین‌تر انتخاب شود.

‏بزرگ‌تربودن ریل T16 به معنی بهتر‌بودن آن برای تمام پروژه‌ها نیست. استفاده از مقطع بزرگ‌تر، وزن، هزینه خرید، هزینه حمل و قیمت متعلقات را افزایش می‌دهد.

‏از طرف دیگر، انتخاب ریل کوچک‌تر از مقدار موردنیاز می‌تواند باعث افزایش خمش، فشار نامناسب به کفشک‌ها یا ناکافی‌بودن مقاومت مجموعه هنگام عملکرد پاراشوت شود. انتخاب میان T9 و T16 باید براساس محاسبات انجام شود.

 تفاوت ریل T9 با T5

‏ریل T5 مقطع کوچک‌تر و تیغه باریک‌تری نسبت به T9 دارد و بیشتر در سیستم‌های کششی برای هدایت وزنه تعادل یا پروژه‌های سبک استفاده می‌شود. ریل T9 به دلیل مقطع بزرگ‌تر، کاربرد گسترده‌تری برای هدایت کابین دارد.

‏در آسانسور هیدرولیک معمولی که وزنه تعادل ندارد، استفاده هم‌زمان از جفت ریل T5 و T9 مانند سیستم‌های کششی الزامی نیست. معمولاً دو مسیر اصلی ریل کابین براساس محاسبات انتخاب و اجرا می‌شوند.

نحوه محاسبه تعداد شاخه ریل هیدرولیک T9

‏برای محاسبه اولیه، طول کامل هر خط ریل بر ۵ متر تقسیم و حاصل به بالا گرد می‌شود. سپس عدد به‌دست‌آمده در تعداد خطوط ریل کابین، معمولاً دو خط، ضرب می‌گردد.

‏فرمول برآورد اولیه:

‏تعداد شاخه = گرد به بالای طول مسیر ریل‌گذاری ÷ ۵ × ۲

‏برای مثال، اگر طول هر خط ریل ۱۴ متر باشد، برای هر سمت به ۳ شاخه ۵ متری و برای دو خط به مجموع ۶ شاخه نیاز است.

‏طول مسیر ریل‌گذاری با فاصله بین اولین و آخرین توقف یکسان نیست. بخشی از چاهک و فضای بالای آخرین توقف نیز ممکن است در مسیر ریل قرار گیرد. تعداد نهایی باید از روی نقشه اجرایی تعیین شود.

 متعلقات نصب ریل هیدرولیک T9

‏نصب صحیح ریل به مجموعه‌ای از قطعات هماهنگ نیاز دارد:

• ‏پشت‌بند مناسب مقطع T9
• ‏پیچ‌ومهره اتصال شاخه‌ها
• ‏لقمه ریل
• ‏براکت متناسب با سازه چاه
• ‏رول‌بولت یا تجهیزات اتصال براکت
• ‏کفشک متناسب با تیغه ۹ میلی‌متری
• ‏روغن‌دان در صورت استفاده از کفشک روغنی
• ‏شابلون تنظیم دهانه ریل

‏وجود این تجهیزات در قیمت ریل قطعی نیست. هنگام سفارش باید مشخص شود محصول فقط شامل شاخه‌های ریل است یا پشت‌بند، پیچ و سایر متعلقات نیز همراه آن ارائه می‌شوند.

نکات نصب ریل آسانسور هیدرولیک T9

‏دو خط ریل باید کاملاً شاقول، موازی و دارای دهانه ثابت باشند. اختلاف دهانه یا پیچش خطوط ریل می‌تواند باعث افزایش فشار کفشک، ایجاد صدا و کاهش کیفیت حرکت کابین شود.

‏در محل اتصال شاخه‌ها، نری و مادگی و پشت‌بند باید به‌درستی درگیر شوند. وجود پله در سطح تیغه می‌تواند هنگام عبور کفشک ضربه ایجاد کند.

‏پس از نصب باید موارد زیر کنترل شوند:

• ‏شاقول‌بودن خطوط ریل
• ‏ثابت‌بودن دهانه ریل در تمام ارتفاع
• ‏استحکام براکت‌ها و نقاط اتصال
• ‏محکم‌بودن لقمه‌ها و پشت‌بندها
• ‏نبود پله در محل اتصال شاخه‌ها
• ‏حرکت آزاد کفشک‌ها
• ‏فاصله مناسب ریل با جک و تجهیزات هیدرولیک
• ‏تراز و موقعیت صحیح یوک یا کفی کابین

‏آزمایش حرکت کابین باید ابتدا با سرعت کنترل‌شده انجام شود و وضعیت کفشک‌ها، صدا، لرزش و هم‌راستایی مجموعه بررسی گردد.

 قیمت ریل آسانسور هیدرولیک T9

‏قیمت ریل آسانسور هیدرولیک T9 به برند، کشور سازنده، روش تولید، وزن شاخه، کیفیت سطح، تعداد موردنیاز و موجودی بازار وابسته است. تغییر قیمت فولاد و نرخ ارز نیز بر مدل‌های وارداتی اثر می‌گذارد.

‏هنگام استعلام قیمت باید مشخص شود مبلغ اعلام‌شده مربوط به یک شاخه، یک جفت یا مجموعه کامل پروژه است. پشت‌بند، پیچ‌ومهره، لقمه، براکت و هزینه حمل نیز ممکن است جداگانه محاسبه شوند.

‏تعداد دقیق شاخه‌ها را پیش از سفارش محاسبه کنید؛ زیرا ارسال مجدد ریل به‌دلیل طول و وزن آن می‌تواند هزینه حمل پروژه را افزایش دهد.

خرید ریل آسانسور هیدرولیک T9 از رایالیفت

‏برای خرید ریل آسانسور هیدرولیک T9، مشخصات پروژه شامل نوع جک، ظرفیت، وزن کابین و یوک، تعداد توقف، ارتفاع مسیر ریل‌گذاری، سرعت و فاصله براکت‌ها را برای فروشگاه رایالیفت ارسال کنید.

‏پس از بررسی این اطلاعات می‌توان مناسب‌بودن مقطع T9، تعداد شاخه‌ها و متعلقات موردنیاز را مشخص کرد. برند، روش تولید، واحد فروش و اقلام همراه نیز باید در پیش‌فاکتور مجموعه رایا آسانسور ثبت شوند.

‏برای استعلام قیمت روز و دریافت مشاوره خرید با شماره ۰۲۱۷۱۰۵۷۱۳۳ تماس بگیرید.

سؤالات متداول

آیا ریل هیدرولیک T9 با ریل T9 آسانسور کششی متفاوت است؟

‏ساختار اصلی پروفیل T9 تفاوتی ندارد؛ اما نحوه بارگذاری، آرایش ریل‌ها و معیار انتخاب در سیستم هیدرولیک با آسانسور کششی متفاوت است.

آیا ریل T9 برای هیدرولیک جک بغل مناسب است؟

‏در برخی پروژه‌ها بله؛ اما به‌دلیل بار نامتقارن جک بغل، وزن کفی، فاصله ریل‌ها و فاصله براکت‌ها باید محاسبه شوند.

آیا آسانسور هیدرولیک به ریل وزنه نیاز دارد؟

‏در سیستم‌های هیدرولیک معمولی وزنه تعادل وجود ندارد و معمولاً فقط دو خط ریل کابین اجرا می‌شود. نقشه سیستم باید پیش از سفارش بررسی شود.

طول هر شاخه ریل هیدرولیک T9 چقدر است؟

‏طول رایج هر شاخه ۵ متر است. تعداد موردنیاز براساس طول کامل مسیر ریل‌گذاری محاسبه می‌شود.

برای آسانسور هیدرولیک سه توقف چند شاخه ریل لازم است؟

‏تعداد توقف به‌تنهایی کافی نیست. طول کامل هر خط ریل بر ۵ تقسیم، به بالا گرد و معمولاً در دو خط ریل کابین ضرب می‌شود.

چه زمانی باید به‌جای T9 از ریل T16 استفاده کرد؟

‏اگر وزن کابین، ظرفیت، بار نامتقارن، فاصله براکت‌ها یا نیروهای پاراشوت از محدوده مناسب T9 بیشتر باشند، مقطع T16 قابل بررسی است.

آیا پشت‌بند و پیچ همراه ریل عرضه می‌شوند؟

‏این موضوع به پکیج فروش بستگی دارد. وجود پشت‌بند، پیچ‌ومهره و سایر متعلقات باید در پیش‌فاکتور مشخص شود.
