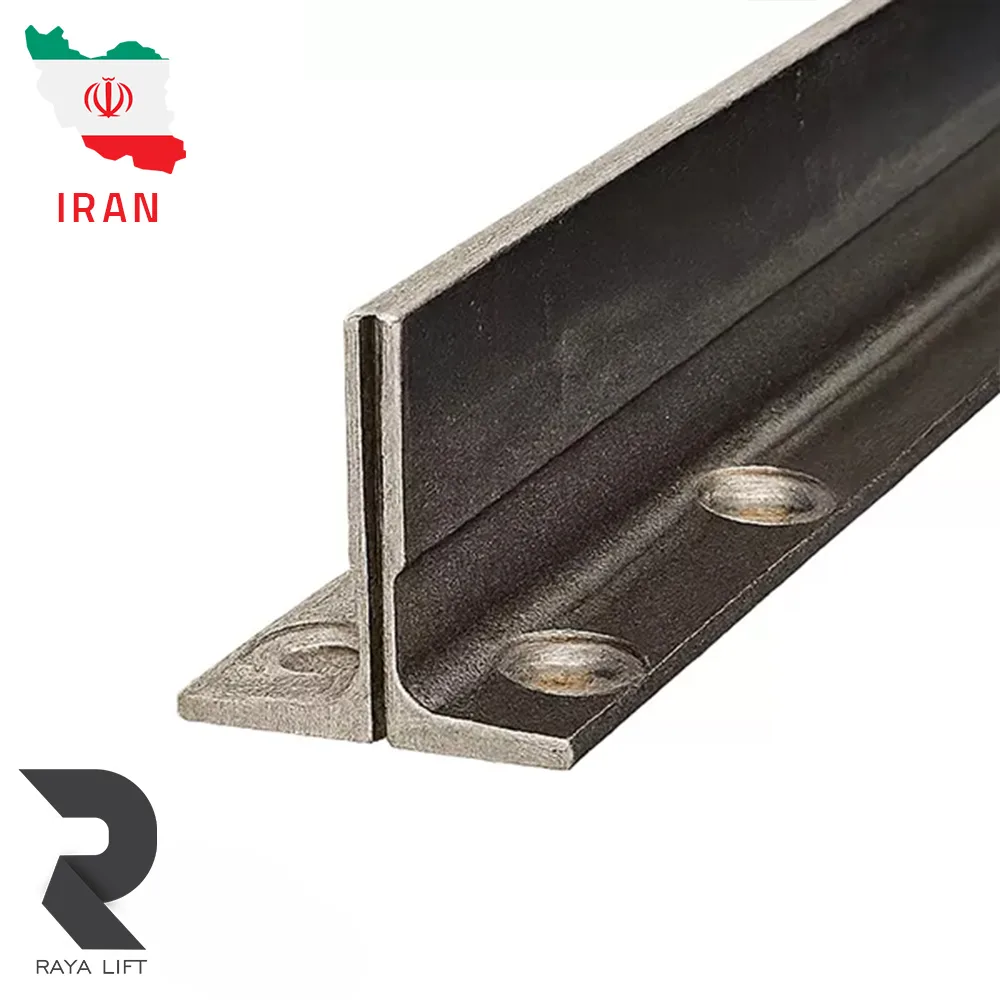

ریل آسانسور روانکار T9

‏ریل آسانسور روانکار T9 یک ریل راهنمای ایرانی با مقطع رایج T70/A است که معمولاً برای هدایت کابین در آسانسورهای کششی مسکونی و اداری استفاده می‌شود. این محصول در گروه ریل‌های کشش سرد قرار می‌گیرد و با داشتن تیغه اسمی ۹ میلی‌متری، برای بسیاری از پروژه‌های معمول با ظرفیت متوسط قابل بررسی است.

‏تولید داخل، دسترسی مناسب و قیمت متناسب، ریل روانکار T9 را به گزینه‌ای اقتصادی برای ساختمان‌های مسکونی، پروژه‌های انبوه‌سازی و آسانسورهای کم‌ترافیک تا متوسط تبدیل کرده است. بااین‌حال، انتخاب نهایی این ریل باید براساس سرعت، ظرفیت، جرم کابین، ارتفاع مسیر، فاصله براکت‌ها و نیروهای واردشده هنگام عملکرد پاراشوت انجام شود.

مشخصات فنی ریل آسانسور روانکار T9

‏ابعاد و وزن درج‌شده در جدول، مشخصات اسمی رایج مقطع T70/A هستند. پیش از ثبت سفارش باید وزن واقعی شاخه، نوع سوراخ‌کاری، کیفیت سطح، پشت‌بند و مشخصات درج‌شده روی ریل روانکار با پیش‌فاکتور تطبیق داده شود.

ریل T9 روانکار چیست؟

‏ریل T9 روانکار یک پروفیل فولادی T شکل است که برای ایجاد مسیر مستقیم و کنترل‌شده حرکت کابین به کار می‌رود. کفشک‌های راهنمای نصب‌شده در بالا و پایین کابین روی تیغه ریل حرکت می‌کنند و مانع از انحراف جانبی، چرخش یا نوسان بیش‌ازحد کابین می‌شوند.

‏ریل کابین فقط وظیفه هدایت حرکت عادی را بر عهده ندارد. هنگام فعال‌شدن ترمز ایمنی، فک‌های پاراشوت با تیغه ریل درگیر می‌شوند و نیروهای قابل‌توجهی به ریل و براکت‌های آن وارد می‌کنند. به همین دلیل اندازه مقطع، کیفیت ریل، فاصله براکت‌ها و نحوه اتصال آن‌ها باید براساس محاسبات پروژه تعیین شود.

‏در نام‌گذاری رایج بازار ایران، عنوان T9 به ضخامت اسمی ۹ میلی‌متری تیغه اشاره دارد؛ اما عنوان فنی این مقطع معمولاً T70/A است.

کاربردهای ریل روانکار T9

‏کاربرد اصلی ریل آسانسور روانکار T9، هدایت کابین در پروژه‌های متعارف است. این ریل همچنین می‌تواند در برخی پروژه‌های بزرگ‌تر به‌عنوان ریل راهنمای وزنه تعادل استفاده شود.

استفاده به‌عنوان ریل کابین

‏در ترکیب رایج T5–T9، ریل T9 برای کابین و ریل T5 برای کادر وزنه تعادل انتخاب می‌شود. مقطع بزرگ‌تر و تیغه ضخیم‌تر T9 در مقایسه با T5، آن را برای تحمل نیروهای جانبی کابین مناسب‌تر می‌کند.

استفاده به‌عنوان ریل وزنه تعادل

‏در پروژه‌هایی که جرم کادر وزنه، ارتفاع مسیر یا نیروهای واردشده بیشتر است، ممکن است از T9 برای هدایت وزنه تعادل استفاده شود. در این حالت معمولاً برای کابین، مقطع بزرگ‌تری مانند T16 در نظر گرفته می‌شود.

‏کاربرد نهایی T9 باید در نقشه و محاسبات پروژه مشخص شود و نمی‌توان فقط براساس تعداد توقف درباره آن تصمیم گرفت.

ویژگی‌های ریل آسانسور روانکار T9

تولید به روش کشش سرد

‏ریل روانکار T9 در گروه ریل‌های کشش سرد قرار می‌گیرد. در این روش، پروفیل ریل با عبور از قالب به شکل و ابعاد موردنظر نزدیک می‌شود. نتیجه این فرایند، سطحی نسبتاً یکنواخت و مقطعی مناسب برای پروژه‌های معمول است.

‏ریل کشش سرد با ریل ماشین‌کاری‌شده یکسان نیست. در نمونه‌های ماشین‌کاری‌شده، سطح تیغه طی عملیات تکمیلی پرداخت می‌شود و این نوع ریل معمولاً برای سرعت‌های بالاتر یا پروژه‌هایی با حساسیت بیشتر نسبت به کیفیت حرکت بررسی می‌شود.

سطح مناسب برای حرکت کفشک

‏یکنواختی سطح تیغه به حرکت مناسب کفشک‌های راهنما کمک می‌کند. البته کیفیت نهایی حرکت کابین فقط به ریل وابسته نیست و عواملی مانند شاقول بودن مسیر، تنظیم کفشک‌ها، کیفیت محل اتصال شاخه‌ها و فاصله براکت‌ها نیز تأثیر زیادی دارند.

مقطع رایج T70/A

‏مقطع T70/A یکی از پرکاربردترین مقاطع ریل کابین در آسانسورهای متعارف است. عرض اسمی پشت ریل حدود ۷۰ میلی‌متر، ارتفاع آن حدود ۶۵ میلی‌متر و ضخامت تیغه حدود ۹ میلی‌متر است.

تولید داخل و دسترسی مناسب

‏تولید داخلی ریل روانکار T9 می‌تواند تأمین شاخه‌های موردنیاز و جایگزینی احتمالی آن‌ها را ساده‌تر کند. بهتر است شاخه‌های هر خط ریل از یک سری تولید تهیه شوند تا اختلاف احتمالی در ابعاد، سطح و محل اتصال کاهش یابد.

مزایای ریل روانکار T9

‏- ‏تولید داخل ایران
‏- ‏دسترسی مناسب در بازار قطعات آسانسور
‏- ‏قیمت متناسب برای پروژه‌های اقتصادی
‏- ‏مناسب برای هدایت کابین در پروژه‌های متعارف
‏- ‏دارای مقطع رایج T70/A
‏- ‏تولید به روش کشش سرد
‏- ‏عرضه در شاخه‌های متداول ۵ متری
‏- ‏قابل بررسی برای آسانسورهای مسکونی و اداری
‏- ‏مناسب برای پروژه‌های انبوه‌سازی با مشخصات مشابه
‏- ‏امکان تهیه پشت‌بند و متعلقات متناسب
‏- ‏کاهش وابستگی پروژه به نمونه‌های وارداتی
‏- ‏امکان استفاده برای وزنه تعادل در برخی پروژه‌های بزرگ‌تر

ریل T9 روانکار برای چه پروژه‌هایی مناسب است؟

‏این ریل می‌تواند برای پروژه‌های زیر مورد بررسی قرار گیرد:

‏- ‏آسانسورهای کششی مسکونی
‏- ‏ساختمان‌های اداری با ترافیک معمول
‏- ‏پروژه‌های نوساز
‏- ‏پروژه‌های انبوه‌سازی
‏- ‏آسانسورهای کم‌ارتفاع و میان‌ارتفاع
‏- ‏کابین‌هایی با ظرفیت اولیه تا حدود ۸ نفر
‏- ‏پروژه‌هایی با مسیر حرکتی اولیه تا حدود ۳۰ متر
‏- ‏آسانسورهایی با سرعت پایین یا متوسط
‏- ‏پروژه‌هایی که به ریل ایرانی با قیمت متناسب نیاز دارند
‏- ‏وزنه تعادل پروژه‌هایی که براساس محاسبات به مقطع T9 نیاز دارند

‏ظرفیت ۸ نفر و طول مسیر ۳۰ متر فقط راهنمای اولیه بازار هستند و محدودیت قطعی فنی محسوب نمی‌شوند. انتخاب نهایی باید با استفاده از مشخصات واقعی پروژه و محاسبات ریل انجام شود.

معیارهای انتخاب ریل T9 برای کابین

‏برای مشخص‌شدن امکان استفاده از ریل روانکار T9 برای کابین، باید عوامل زیر بررسی شوند:

‏- ‏ظرفیت نامی آسانسور
‏- ‏جرم خالی کابین و یوک
‏- ‏حداکثر بار داخل کابین
‏- ‏سرعت نامی
‏- ‏ارتفاع و طول مسیر حرکت
‏- ‏فاصله میان براکت‌های ریل
‏- ‏نوع پاراشوت
‏- ‏نحوه عملکرد و نیروی ترمز ایمنی
‏- ‏دهانه میان دو ریل کابین
‏- ‏موقعیت بار داخل کابین
‏- ‏نوع و تعداد کفشک‌های راهنما
‏- ‏کیفیت سازه و محل مهار براکت‌ها

‏انتخاب ریل صرفاً براساس ظرفیت اسمی یا تعداد طبقات ممکن است به نتیجه نادرستی منجر شود. برای مثال، دو آسانسور ۸ نفره می‌توانند به دلیل تفاوت در جرم کابین، سرعت و فاصله براکت‌ها به ریل‌های متفاوتی نیاز داشته باشند.

آیا ریل روانکار T9 برای آسانسورهای سرعت بالا مناسب است؟

‏ریل روانکار T9 یک ریل کشش سرد و بدون ماشین‌کاری نهایی است. بنابراین نباید بدون بررسی مدارک محصول و محاسبات پروژه، آن را برای هر سرعتی مناسب دانست.

‏در آسانسورهای سریع‌تر، کیفیت سطح تیغه و دقت اتصال شاخه‌ها تأثیر بیشتری بر لرزش و کیفیت حرکت دارد. در چنین پروژه‌هایی ممکن است استفاده از ریل ماشین‌کاری‌شده، کلاس کیفی متفاوت یا مقطع بزرگ‌تر ضرورت داشته باشد.

‏سرعت مجاز باید با توجه به مشخصات همان سری تولید، نوع کفشک، ارتفاع مسیر، ظرفیت و نظر طراح آسانسور تعیین شود.

تفاوت ریل T9 و T5 روانکار

‏ریل‌های T9 و T5 از نظر ابعاد، ضخامت، وزن و کاربرد با یکدیگر متفاوت‌اند. T9 مقطع بزرگ‌تری دارد و در پروژه‌های متعارف بیشتر برای کابین استفاده می‌شود. T5 سبک‌تر است و عمدتاً وظیفه هدایت کادر وزنه تعادل را بر عهده دارد.

‏این دو ریل جایگزین مستقیم یکدیگر نیستند. تغییر مقطع ریل باید با محاسبات و تأیید طراح انجام شود.

تفاوت ریل T9 کشش سرد و ماشین‌کاری‌شده

‏ریل T9 کشش سرد بدون ماشین‌کاری نهایی سطح تیغه تولید می‌شود و معمولاً انتخابی اقتصادی برای پروژه‌های متعارف است. ریل ماشین‌کاری‌شده دارای پرداخت دقیق‌تری روی سطح تیغه است و در پروژه‌هایی که سرعت یا حساسیت حرکت بیشتر است مورد بررسی قرار می‌گیرد.

‏تفاوت اصلی این دو نوع را می‌توان در موارد زیر مشاهده کرد:

‏- ‏روش پرداخت سطح تیغه
‏- ‏تلرانس‌های ابعادی
‏- ‏کیفیت عبور کفشک از سطح ریل
‏- ‏کاربرد در سرعت‌های مختلف
‏- ‏قیمت محصول
‏- ‏حساسیت نصب و تنظیم

‏ماشین‌کاری‌شدن به‌تنهایی تضمین‌کننده تناسب ریل با پروژه نیست. مقطع، کلاس، جنس، فاصله براکت‌ها و نیروی پاراشوت نیز باید بررسی شوند.

نحوه محاسبه تعداد شاخه ریل T9

‏ریل T9 معمولاً در شاخه‌های ۵ متری عرضه می‌شود. برای محاسبه اولیه، طول واقعی هر خط ریل‌گذاری را بر ۵ تقسیم کرده و نتیجه را به سمت بالا گرد کنید. ازآنجاکه کابین روی دو خط ریل حرکت می‌کند، عدد حاصل باید در ۲ ضرب شود.

‏فرمول محاسبه اولیه:

‏تعداد شاخه T9 = گرد کردن رو به بالای طول مسیر ریل‌گذاری ÷ ۵ × ۲

‏برای مثال، اگر طول مسیر ریل‌گذاری کابین ۲۲ متر باشد، برای هر خط به ۵ شاخه نیاز است. بنابراین تعداد اولیه برای دو خط کابین برابر با ۱۰ شاخه T9 خواهد بود.

‏در محاسبه نهایی باید ارتفاع چاهک، اورهد، محل پایان ریل، موقعیت آخرین براکت و پرت احتمالی اجرا نیز در نظر گرفته شوند. ملاک محاسبه فقط فاصله کف پایین‌ترین توقف تا کف بالاترین توقف نیست.

پشت‌بند ریل T9 چه وظیفه‌ای دارد؟

‏شاخه‌های ریل با استفاده از پشت‌بند یا فیش‌پلیت به یکدیگر متصل می‌شوند. پشت‌بند در بخش عقب ریل قرار می‌گیرد و به هم‌راستاشدن دو شاخه متوالی کمک می‌کند.

‏عملکرد صحیح پشت‌بند باعث می‌شود:

‏- ‏دو شاخه در یک راستا قرار گیرند.
‏- ‏اختلاف سطح محل اتصال کاهش پیدا کند.
‏- ‏از جابه‌جایی شاخه‌ها نسبت به یکدیگر جلوگیری شود.
‏- ‏کفشک با ضربه کمتری از محل اتصال عبور کند.
‏- ‏پایداری خط ریل در طول مسیر افزایش یابد.

‏وجود پشت‌بند و پیچ و مهره باید پیش از خرید در پیش‌فاکتور مشخص شود. پشت‌بند نامتناسب یا سوراخ‌کاری ناهماهنگ می‌تواند اجرای اتصال را با مشکل مواجه کند.

نکات مهم نصب ریل روانکار T9

‏نصب دقیق ریل کابین مستقیماً بر کیفیت حرکت، عملکرد کفشک‌ها و کارکرد پاراشوت تأثیر دارد. در زمان ریل‌گذاری باید نکات زیر رعایت شوند:

‏- ‏شاقول بودن خطوط ریل در تمام مسیر
‏- ‏ثابت‌بودن دهانه میان دو ریل کابین
‏- ‏هم‌سطح بودن تیغه‌ها در محل اتصال
‏- ‏نبود پله، پیچش یا شکست در اتصال شاخه‌ها
‏- ‏استفاده از پشت‌بند و پیچ و مهره متناسب
‏- ‏تعیین فاصله براکت‌ها براساس محاسبات
‏- ‏مهار صحیح براکت‌ها به سازه چاه
‏- ‏انتخاب لقمه متناسب با T9
‏- ‏تنظیم صحیح کفشک‌های بالا و پایین کابین
‏- ‏رعایت برنامه روان‌کاری
‏- ‏کنترل عملکرد پاراشوت پس از نصب

‏سوهان‌کاری محل اتصال باید با دقت انجام شود. برداشت بیش‌ازحد از تیغه یا ایجاد سطح ناهماهنگ می‌تواند باعث ضربه، صدا و سایش کفشک شود.

کنترل ریل T9 هنگام تحویل

‏پیش از تحویل گرفتن محصول، موارد زیر را بررسی کنید:

‏1. ‏تعداد شاخه‌ها با پیش‌فاکتور مطابقت داشته باشد.
‏2. ‏طول شاخه‌ها و مقطع T70/A کنترل شود.
‏3. ‏ریل‌ها دچار خمیدگی، پیچش یا تابیدگی محسوس نباشند.
‏4. ‏سطح تیغه فاقد ضربه، فرورفتگی و زنگ‌زدگی عمیق باشد.
‏5. ‏ابتدا و انتهای شاخه‌ها سالم باشند.
‏6. ‏سوراخ‌های پشت ریل با پشت‌بند تطابق داشته باشند.
‏7. ‏تعداد پشت‌بندها و پیچ و مهره‌ها مشخص باشد.
‏8. ‏نام برند و مدل محصول بررسی شود.
‏9. ‏وزن شاخه‌ها با مشخصات سفارش اختلاف غیرعادی نداشته باشد.
‏10. ‏محصول هنگام حمل روی تکیه‌گاه مناسب قرار گرفته باشد.

‏شاخه‌های ریل باید به‌صورت افقی روی چند تکیه‌گاه هم‌سطح انبار شوند. قرارگرفتن نامناسب یا آویزان‌ماندن بخشی از شاخه می‌تواند به خمیدگی ریل منجر شود.

نحوه بررسی اصالت ریل روانکار T9

‏برای کنترل اصالت و مشخصات محصول، فقط به ظاهر یا چاپ نام برند اکتفا نکنید. اطلاعات محصول باید با فاکتور و مشخصات محموله تطبیق داده شود.

‏هنگام خرید موارد زیر را بررسی کنید:

‏- ‏نام یا علامت برند روانکار
‏- ‏مدل T9 یا T70/A
‏- ‏برچسب و بسته‌بندی محصول
‏- ‏شماره سری یا بچ تولید، در صورت درج
‏- ‏ابعاد و وزن شاخه
‏- ‏کیفیت سطح تیغه
‏- ‏میزان تابیدگی شاخه‌ها
‏- ‏تطابق ریل و پشت‌بند
‏- ‏یکسان‌بودن مشخصات شاخه‌های تحویلی
‏- ‏دریافت فاکتور معتبر از فروشنده

‏اگر بخشی از شاخه‌ها از سری تولید دیگری هستند، بهتر است پیش از نصب از نظر ابعاد مقطع، سطح تیغه و محل اتصال کنترل شوند.

قیمت ریل آسانسور روانکار T9

‏قیمت ریل روانکار T9 ثابت نیست و با توجه به قیمت فولاد، تعداد شاخه‌ها، هزینه تولید و شرایط عرضه تغییر می‌کند. برای دریافت قیمت دقیق، باید تعداد شاخه‌ها و محتویات سفارش مشخص شوند.

‏عوامل اصلی مؤثر بر قیمت عبارت‌اند از:

‏- ‏قیمت روز فولاد و مواد اولیه
‏- ‏تعداد شاخه‌های موردنیاز
‏- ‏فروش به‌صورت شاخه یا جفت
‏- ‏سری تولید و مشخصات فنی
‏- ‏وجود پشت‌بند همراه ریل
‏- ‏وجود پیچ و مهره اتصال
‏- ‏میزان سفارش پروژه
‏- ‏هزینه بسته‌بندی و بارگیری
‏- ‏شهر مقصد و هزینه حمل
‏- ‏موجودی محصول در زمان سفارش

‏هنگام مقایسه قیمت بررسی کنید که مبلغ اعلام‌شده مربوط به یک شاخه، یک جفت یا مجموعه کامل موردنیاز پروژه است. محتویات سفارش، تعداد پشت‌بندها و هزینه باربری باید در پیش‌فاکتور شفاف باشند.

خرید ریل آسانسور روانکار T9 از رایا آسانسور

‏برای خرید ریل روانکار T9 باید ظرفیت، سرعت، ارتفاع مسیر، جرم کابین، نوع پاراشوت، دهانه ریل و فاصله براکت‌ها مشخص باشند. این اطلاعات به بررسی تناسب ریل و محاسبه تعداد شاخه‌های موردنیاز کمک می‌کنند.

‏در پیش‌فاکتور نهایی باید برند، مدل، تعداد شاخه‌ها، طول هر شاخه، تعداد پشت‌بندها، وضعیت پیچ و مهره، محل تحویل و هزینه باربری به‌صورت شفاف درج شود.

‏برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره خرید ریل آسانسور روانکار T9 با رایا آسانسور تماس بگیرید:

‏شماره تماس: ۰۲۱۷۱۰۵۷۱۳۳

سؤالات متداول ریل آسانسور روانکار T9

ریل روانکار T9 ساخت کدام کشور است؟

‏ریل روانکار T9 به‌عنوان یک محصول تولید ایران در بازار قطعات آسانسور عرضه می‌شود.

کاربرد اصلی ریل T9 چیست؟

‏این ریل معمولاً برای هدایت کابین در آسانسورهای کششی متعارف استفاده می‌شود. در برخی پروژه‌های بزرگ‌تر ممکن است برای وزنه تعادل نیز به کار رود.

طول هر شاخه ریل روانکار T9 چقدر است؟

‏طول رایج هر شاخه ۵ متر است. طول و تعداد دقیق شاخه‌ها باید پیش از خرید در پیش‌فاکتور درج شوند.

ابعاد ریل T9 چقدر است؟

‏مقطع رایج آن T70/A با ابعاد اسمی حدود ۷۰×۶۵×۹ میلی‌متر است. ابعاد واقعی محصول تحویلی باید کنترل شود.

وزن هر شاخه ریل T9 چقدر است؟

‏وزن اسمی رایج یک شاخه ۵ متری T70/A حدود ۳۷ کیلوگرم است؛ اما وزن دقیق ریل روانکار باید از مشخصات همان محموله استعلام شود.

آیا ریل T9 برای آسانسور ۸ نفره مناسب است؟

‏این ریل در بسیاری از پروژه‌های متعارف تا ظرفیت اولیه حدود ۸ نفر قابل بررسی است؛ اما سرعت، جرم کابین، فاصله براکت‌ها و نیروی پاراشوت نیز باید محاسبه شوند.

آیا ریل T9 برای ساختمان بیشتر از ۱۰ توقف مناسب است؟

‏تعداد توقف معیار قطعی نیست. ارتفاع واقعی مسیر، سرعت، ظرفیت و محاسبات ریل تعیین می‌کنند که T9 مناسب است یا باید از مقطع بزرگ‌تری استفاده شود.

تفاوت ریل T9 و T16 چیست؟

‏ریل T16 مقطع بزرگ‌تر، ضخامت و وزن بیشتری دارد و معمولاً برای کابین‌های سنگین‌تر، مسیرهای بلندتر یا شرایط کاری سخت‌تر بررسی می‌شود. انتخاب میان T9 و T16 باید براساس محاسبات انجام شود.

آیا پشت‌بند همراه ریل ارائه می‌شود؟

‏شرایط عرضه ممکن است متفاوت باشد. وجود پشت‌بند و پیچ و مهره باید در پیش‌فاکتور سفارش قید شود.

آیا ریل روانکار T9 به روغن‌کاری نیاز دارد؟

‏بله، میزان و دوره روان‌کاری به نوع کفشک، شرایط چاه و برنامه سرویس بستگی دارد. روان‌کاری بیش‌ازحد نیز می‌تواند موجب تجمع گردوغبار شود.
