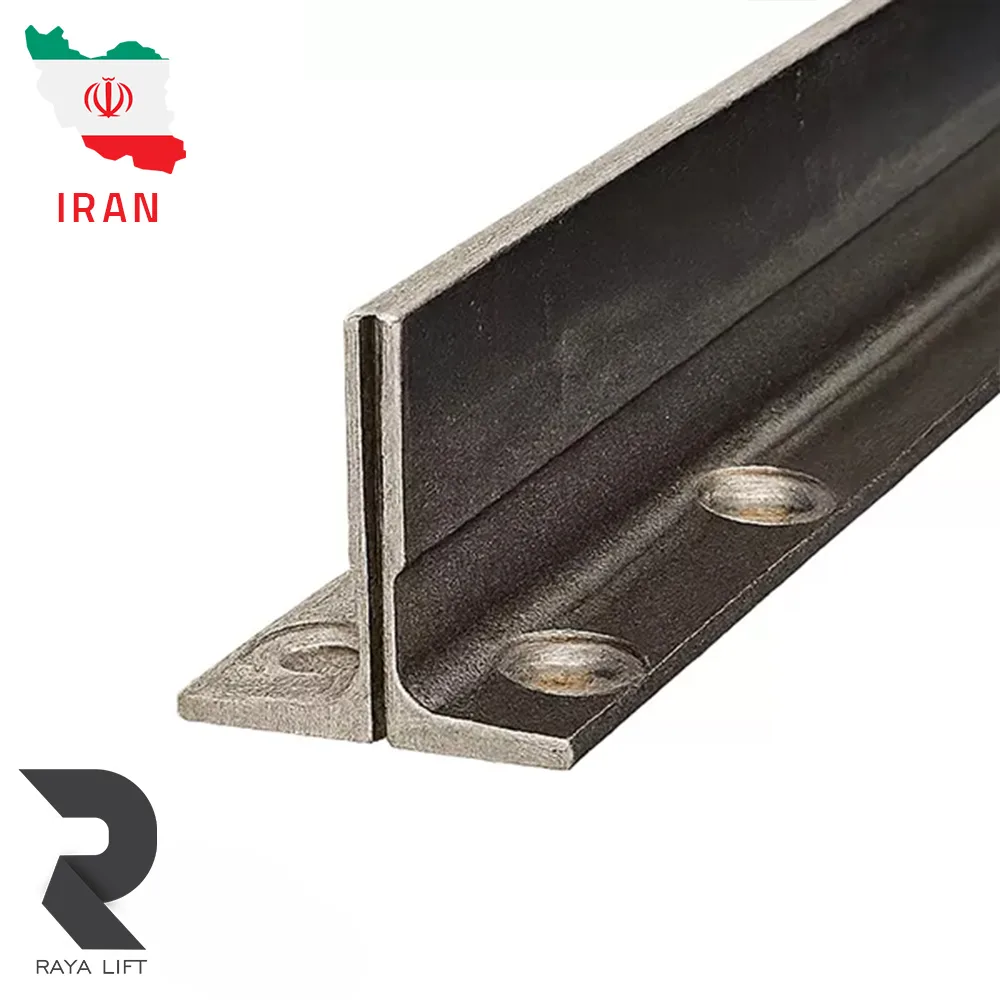

ریل آسانسور روانکار T5

‏ریل آسانسور روانکار T5 یکی از ریل‌های راهنمای تولید ایران است که عمدتاً برای هدایت کادر وزنه تعادل در آسانسورهای کششی استفاده می‌شود. این محصول با مقطع رایج T50/A و به روش کشش سرد تولید شده و در شاخه‌های ۵ متری به بازار عرضه می‌شود.

‏قیمت متناسب، دسترسی مناسب و امکان استفاده در پروژه‌های مسکونی و انبوه‌سازی، ریل T5 روانکار را به یکی از گزینه‌های اقتصادی بازار تبدیل کرده است. بااین‌حال، انتخاب این ریل باید براساس نقش آن در پروژه، ارتفاع مسیر، سرعت آسانسور، جرم کادر وزنه و فاصله براکت‌ها انجام شود.

مشخصات فنی ریل آسانسور روانکار T5

‏ابعاد درج‌شده در جدول، مشخصات اسمی رایج مقطع T50/A هستند. برای ثبت سفارش قطعی باید مشخصات حک‌شده روی ریل، وزن شاخه، نوع سوراخ‌کاری، پشت‌بند و اطلاعات فنی محموله بررسی شود.

ریل T5 روانکار چیست؟

‏ریل T5 روانکار یک پروفیل فولادی T شکل است که مسیر حرکت عمودی کادر وزنه تعادل را مشخص می‌کند. کفشک‌های نصب‌شده روی کادر وزنه با سطح تیغه ریل در تماس هستند و از حرکت جانبی، چرخش یا انحراف کادر در چاه آسانسور جلوگیری می‌کنند.

‏در یک آسانسور کششی معمولی، کابین و وزنه تعادل هرکدام روی دو خط ریل حرکت می‌کنند. در ترکیب رایج T5–T9، دو خط ریل T9 برای کابین و دو خط ریل T5 برای وزنه تعادل نصب می‌شود.

‏اگر ریل‌های وزنه به‌درستی شاقول و مهار نشده باشند، حرکت کادر وزنه می‌تواند با لرزش، صدا و سایش نامتقارن کفشک‌ها همراه شود. بنابراین کیفیت نصب ریل T5 به‌اندازه کیفیت ساخت آن اهمیت دارد.

کاربرد اصلی ریل T5 روانکار

‏مهم‌ترین کاربرد ریل آسانسور روانکار T5، هدایت کادر وزنه تعادل است. وزنه تعادل هنگام حرکت باید فاصله خود را از کابین، دیواره چاه و سایر تجهیزات حفظ کند و بدون انحراف در مسیر تعیین‌شده حرکت کند.

‏ریل T5 برای بسیاری از آسانسورهای متعارف مسکونی و اداری قابل بررسی است؛ اما مناسب‌بودن آن باید با توجه به عوامل زیر تعیین شود:

‏- ‏جرم کامل کادر و وزنه‌های تعادل
‏- ‏سرعت نامی آسانسور
‏- ‏ارتفاع مسیر حرکت
‏- ‏فاصله میان براکت‌های ریل
‏- ‏نحوه قرارگیری وزنه در پشت یا کنار کابین
‏- ‏نوع کفشک کادر وزنه
‏- ‏کیفیت سازه و محل اتصال براکت‌ها
‏- ‏نیروهای جانبی احتمالی
‏- ‏محدودیت‌های نقشه اجرایی چاه

آیا می‌توان از ریل T5 برای کابین استفاده کرد؟

‏کاربرد اصلی ریل T5، هدایت وزنه تعادل است؛ اما در برخی آسانسورهای بسیار سبک، کم‌ارتفاع و کم‌سرعت ممکن است استفاده از این مقطع برای کابین نیز از نظر محاسباتی بررسی شود.

‏استفاده از ریل T5 برای کابین نباید فقط براساس تعداد نفرات یا تعداد توقف تصمیم‌گیری شود. جرم کابین، ظرفیت، سرعت، نوع پاراشوت، فاصله براکت‌ها و نیروی ایجادشده هنگام عملکرد ترمز ایمنی باید در محاسبات لحاظ شوند.

‏در پروژه‌های معمولی که کابین ظرفیت و جرم بیشتری دارد، غالباً از ریل T9 یا مقاطع بزرگ‌تر برای هدایت کابین استفاده می‌شود. بنابراین T5 را نمی‌توان بدون تأیید طراح جایگزین ریل کابین کرد.

 ویژگی‌های ریل آسانسور روانکار T5

تولید به روش کشش سرد

‏ریل T5 روانکار در گروه ریل‌های کشش سرد قرار می‌گیرد. این روش تولید به ایجاد سطح نسبتاً یکنواخت و ابعاد مناسب برای پروژه‌های متعارف کمک می‌کند.

‏ریل کشش سرد با ریل ماشین‌کاری‌شده تفاوت دارد. در نمونه‌های ماشین‌کاری‌شده، سطح تیغه طی یک مرحله تکمیلی با دقت بیشتری پرداخت می‌شود. بنابراین برای پروژه‌های سریع یا حساس، نوع ریل باید متناسب با کیفیت حرکت مورد انتظار انتخاب شود.

ابعاد مناسب برای کادر وزنه

‏ابعاد مقطع T50/A باعث شده است این ریل برای هدایت کادر وزنه در بسیاری از آسانسورهای معمول قابل استفاده باشد. کوچک‌تر بودن مقطع آن نسبت به T9، وزن و هزینه تأمین ریل را کاهش می‌دهد.

سطح صاف و یکنواخت

‏سطح مناسب تیغه به حرکت یکنواخت کفشک‌های کادر وزنه کمک می‌کند. البته وجود تابیدگی، اختلاف سطح در محل اتصال یا تنظیم نادرست کفشک می‌تواند کیفیت حرکت را کاهش دهد؛ حتی اگر سطح خود ریل مناسب باشد.

تولید داخل و امکان تأمین مجدد

‏تولید داخلی ریل روانکار می‌تواند دسترسی به شاخه‌ها و متعلقات موردنیاز پروژه را ساده‌تر کند. برای حفظ هماهنگی مسیر بهتر است شاخه‌های موردنیاز هر پروژه تا حد امکان از یک سری تولید تأمین شوند.

مزایای ریل روانکار T5

‏- ‏تولید داخل ایران
‏- ‏قیمت متناسب برای پروژه‌های اقتصادی
‏- ‏دسترسی مناسب در بازار قطعات آسانسور
‏- ‏قابل استفاده برای هدایت وزنه تعادل
‏- ‏تولید به روش کشش سرد
‏- ‏دارای ابعاد رایج مقطع T50/A
‏- ‏عرضه در شاخه‌های متداول ۵ متری
‏- ‏مناسب برای پروژه‌های مسکونی و اداری
‏- ‏قابل بررسی برای پروژه‌های انبوه‌سازی
‏- ‏امکان تهیه پشت‌بند و متعلقات متناسب
‏- ‏کاهش وابستگی پروژه به نمونه‌های وارداتی

ریل روانکار T5 برای چه پروژه‌هایی مناسب است؟

‏این محصول در درجه اول برای خطوط راهنمای وزنه تعادل در آسانسورهای کششی استفاده می‌شود و می‌تواند برای پروژه‌های زیر مناسب باشد:

‏- ‏آسانسورهای مسکونی با شرایط کاری معمول
‏- ‏ساختمان‌های اداری کم‌ترافیک و متوسط
‏- ‏پروژه‌های نوساز
‏- ‏پروژه‌های انبوه‌سازی
‏- ‏آسانسورهای دارای وزنه تعادل پشت کابین
‏- ‏آسانسورهای دارای وزنه تعادل بغل
‏- ‏پروژه‌هایی که به ریل ایرانی با قیمت متناسب نیاز دارند
‏- ‏تعویض کامل خطوط ریل وزنه، پس از بررسی سازگاری

‏تعداد توقف به‌تنهایی معیار انتخاب ریل نیست. ارتفاع واقعی مسیر، سرعت، فاصله براکت‌ها و وزن مجموعه متحرک اهمیت بیشتری دارند. دو آسانسور با تعداد توقف برابر ممکن است به دلیل تفاوت ارتفاع طبقات یا مشخصات تجهیزات، شرایط کاملاً متفاوتی داشته باشند.

تفاوت ریل T5 و T9 روانکار

‏ریل‌های T5 و T9 از نظر اندازه، وزن، ضخامت تیغه و کاربرد با یکدیگر متفاوت‌اند. ریل T5 سبک‌تر است و معمولاً برای وزنه تعادل استفاده می‌شود؛ درحالی‌که ریل T9 به دلیل مقطع بزرگ‌تر، بیشتر برای هدایت کابین آسانسور به کار می‌رود.

‏این دو مدل جایگزین مستقیم یکدیگر نیستند. استفاده از هر مقطع باید در نقشه و محاسبات فنی پروژه تأیید شود.

تفاوت ریل روانکار T5 با ریل ماشین‌کاری‌شده

‏ریل روانکار T5 به روش کشش سرد تولید می‌شود و سطح آن ماشین‌کاری نهایی نشده است. این نوع ریل برای بسیاری از خطوط وزنه تعادل در پروژه‌های متعارف قابل بررسی است.

‏ریل ماشین‌کاری‌شده پرداخت دقیق‌تری روی تیغه دارد و معمولاً در شرایطی استفاده می‌شود که سرعت، کیفیت حرکت یا تلرانس‌های نصب حساس‌تر هستند. البته ماشین‌کاری‌شدن به‌تنهایی به معنای مناسب‌بودن ریل برای هر پروژه نیست و مقطع، جنس، کلاس و محاسبات نیز باید کنترل شوند.

‏برای مسیر وزنه تعادل در بسیاری از ساختمان‌های معمول، ریل T5 کشش سرد می‌تواند انتخابی متناسب با نیاز و بودجه پروژه باشد.

نحوه محاسبه تعداد شاخه ریل T5

‏ریل T5 معمولاً در شاخه‌های ۵ متری عرضه می‌شود. برای محاسبه اولیه تعداد شاخه‌ها، طول واقعی مسیر ریل‌گذاری را بر ۵ تقسیم کنید و نتیجه را به سمت بالا گرد کنید. ازآنجاکه کادر وزنه روی دو خط ریل حرکت می‌کند، عدد به‌دست‌آمده باید در ۲ ضرب شود.

‏فرمول محاسبه اولیه:

‏تعداد شاخه T5 = گرد کردن رو به بالای طول مسیر ریل‌گذاری ÷ ۵ × ۲

‏برای مثال، اگر طول مسیر ریل‌گذاری ۱۷ متر باشد، برای هر خط به ۴ شاخه نیاز دارید. بنابراین تعداد اولیه برای دو خط وزنه تعادل برابر با ۸ شاخه T5 خواهد بود.

‏در محاسبه نهایی باید چاهک، اورهد، محل پایان ریل‌ها، شرایط آخرین براکت و پرت اجرایی نیز در نظر گرفته شوند. ملاک خرید نباید فقط ارتفاع کف پایین‌ترین توقف تا کف بالاترین توقف باشد.

پشت‌بند ریل T5 چه کاربردی دارد؟

‏پشت‌بند یا فیش‌پلیت برای اتصال دو شاخه ریل متوالی استفاده می‌شود. این قطعه پشت ریل قرار می‌گیرد و با استفاده از پیچ و مهره، دو شاخه را در یک امتداد نگه می‌دارد.

‏عملکرد صحیح پشت‌بند به موارد زیر کمک می‌کند:

‏- ‏هم‌راستاشدن دو شاخه ریل
‏- ‏کاهش اختلاف سطح در محل اتصال
‏- ‏جلوگیری از حرکت شاخه‌ها نسبت به یکدیگر
‏- ‏افزایش پایداری خط ریل
‏- ‏حرکت نرم‌تر کفشک از محل اتصال

‏هنگام خرید باید مشخص شود که پشت‌بند همراه محصول ارائه می‌شود یا به‌صورت جداگانه محاسبه خواهد شد. وجود پیچ و مهره نیز باید به‌طور مستقل در پیش‌فاکتور قید شود.

نکات مهم نصب ریل T5 روانکار

‏کیفیت نصب، اثر مستقیمی بر حرکت کادر وزنه و عمر کفشک‌ها دارد. حتی یک ریل مناسب نیز در صورت نصب نادرست می‌تواند باعث ایجاد صدا، لرزش و سایش نامتقارن شود.

‏در زمان نصب باید به نکات زیر توجه شود:

‏- ‏شاقول بودن هر دو خط ریل
‏- ‏ثابت‌بودن فاصله میان ریل‌ها در تمام مسیر
‏- ‏هم‌سطح بودن تیغه‌ها در محل اتصال شاخه‌ها
‏- ‏سفت‌شدن صحیح پیچ‌های پشت‌بند
‏- ‏انتخاب لقمه متناسب با مقطع T5
‏- ‏رعایت فاصله محاسبه‌شده میان براکت‌ها
‏- ‏مهار مناسب براکت‌ها به سازه چاه
‏- ‏تنظیم صحیح کفشک‌های کادر وزنه
‏- ‏جلوگیری از روان‌کاری بیش‌ازحد
‏- ‏پاک‌سازی آلودگی و زنگ سطحی پیش از بهره‌برداری

‏فاصله براکت‌ها نباید به‌صورت تجربی و یکسان برای تمام پروژه‌ها تعیین شود. شرایط سازه، بارهای واردشده و مشخصات ریل باید در محاسبات فاصله براکت‌ها لحاظ شوند.

چه نکاتی را هنگام تحویل ریل بررسی کنیم؟

‏پیش از تحویل گرفتن ریل آسانسور روانکار T5، این موارد را کنترل کنید:

‏1. ‏تعداد شاخه‌ها با پیش‌فاکتور مطابقت داشته باشد.
‏2. ‏طول هر شاخه و ابعاد مقطع بررسی شود.
‏3. ‏ریل‌ها دارای خمیدگی، پیچش یا تابیدگی محسوس نباشند.
‏4. ‏سطح تیغه دچار ضربه، فرورفتگی یا زنگ‌زدگی عمیق نباشد.
‏5. ‏ابتدا و انتهای شاخه‌ها تغییر شکل نداده باشند.
‏6. ‏سوراخ‌های ریل و پشت‌بند با یکدیگر تطابق داشته باشند.
‏7. ‏تعداد پشت‌بندها و پیچ و مهره‌ها مشخص باشد.
‏8. ‏علامت برند و مدل محصول بررسی شود.
‏9. ‏ریل‌ها هنگام حمل روی تکیه‌گاه مناسب قرار گرفته باشند.
‏10. ‏مشخصات محصول تحویلی با فاکتور یکسان باشد.

‏قرارگرفتن نامناسب شاخه‌ها هنگام حمل یا انبارش می‌تواند موجب خمیدگی آن‌ها شود. ریل‌ها باید به‌صورت افقی، روی چند تکیه‌گاه هم‌سطح و دور از رطوبت نگهداری شوند.

نحوه بررسی اصالت ریل روانکار T5

‏برای بررسی اصالت و مشخصات ریل، تنها به ظاهر محصول یا نام درج‌شده روی بسته‌بندی اکتفا نکنید. بهتر است اطلاعات شاخه‌ها با پیش‌فاکتور، مشخصات فروشنده و مدارک محموله تطبیق داده شود.

‏هنگام خرید موارد زیر را بررسی کنید:

‏- ‏نام یا علامت برند روانکار
‏- ‏مدل T5 یا T50/A
‏- ‏برچسب و بسته‌بندی محصول
‏- ‏مشخصات سری تولید، در صورت درج
‏- ‏ابعاد و وزن شاخه
‏- ‏کیفیت سطح و میزان تابیدگی
‏- ‏تطابق پشت‌بند با ریل
‏- ‏فاکتور معتبر فروشنده
‏- ‏یکسان‌بودن مشخصات شاخه‌های تحویلی

‏در صورتی که ریل و پشت‌بند از دو تولیدکننده متفاوت تأمین شده‌اند، سازگاری سوراخ‌ها و سطح اتصال باید پیش از ارسال به پروژه بررسی شود.

قیمت ریل آسانسور روانکار T5

‏قیمت ریل آسانسور روانکار T5 ثابت نیست و با توجه به قیمت فولاد، هزینه تولید، موجودی بازار و تعداد شاخه‌های سفارش تغییر می‌کند. به همین دلیل برای اعلام قیمت دقیق باید تعداد شاخه‌ها و محتویات سفارش مشخص شود.

‏مهم‌ترین عوامل مؤثر بر قیمت این محصول عبارت‌اند از:

‏- ‏قیمت روز فولاد و مواد اولیه
‏- ‏تعداد شاخه‌های موردنیاز
‏- ‏فروش به‌صورت شاخه یا جفت
‏- ‏سری تولید و مشخصات فنی محصول
‏- ‏وجود پشت‌بند همراه ریل
‏- ‏وجود یا نبود پیچ و مهره اتصال
‏- ‏میزان سفارش پروژه
‏- ‏هزینه بسته‌بندی و بارگیری
‏- ‏مسافت و هزینه باربری
‏- ‏موجودی محصول در زمان خرید

‏هنگام مقایسه قیمت‌ها بررسی کنید که مبلغ اعلام‌شده مربوط به یک شاخه، یک جفت یا مجموعه موردنیاز پروژه است. قیمت کمتر در صورتی که پشت‌بند، پیچ و مهره یا هزینه بارگیری را شامل نشود، الزاماً پیشنهاد نهایی اقتصادی‌تری نیست.

خرید ریل روانکار T5 از رایا آسانسور

‏برای خرید ریل روانکار T5 ابتدا کاربرد آن را مشخص کنید. اگر ریل برای وزنه تعادل سفارش داده می‌شود، ارتفاع مسیر، موقعیت وزنه، فاصله براکت‌ها و تعداد خطوط ریل باید بررسی شود. در صورت استفاده برای کابین، ارائه مشخصات کامل پروژه و تأیید محاسبات فنی ضروری است.

‏در پیش‌فاکتور نهایی باید برند، مدل، تعداد شاخه‌ها، طول هر شاخه، تعداد پشت‌بندها، وضعیت پیچ و مهره، محل تحویل و هزینه باربری به‌صورت شفاف درج شود.

‏برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره خرید ریل آسانسور روانکار T5 با رایا آسانسور تماس بگیرید:

‏شماره تماس: ۰۲۱۷۱۰۵۷۱۳۳

سؤالات متداول ریل روانکار T5

ریل روانکار T5 ساخت کدام کشور است؟

‏ریل آسانسور روانکار T5 به‌عنوان یک محصول تولید ایران در بازار قطعات آسانسور عرضه می‌شود.

کاربرد اصلی ریل T5 چیست؟

‏کاربرد اصلی این ریل، هدایت کادر وزنه تعادل در آسانسورهای کششی است.

آیا می‌توان از ریل T5 برای کابین استفاده کرد؟

‏در برخی پروژه‌های سبک، کم‌ارتفاع و کم‌سرعت امکان بررسی آن وجود دارد؛ اما استفاده برای کابین فقط پس از محاسبه ظرفیت، سرعت، جرم کابین، فاصله براکت‌ها و نیروهای پاراشوت مجاز است.

طول هر شاخه ریل T5 روانکار چقدر است؟

‏این محصول معمولاً در شاخه‌های ۵ متری عرضه می‌شود. طول دقیق و تعداد شاخه‌ها باید هنگام سفارش کنترل شود.

آیا پشت‌بند همراه ریل ارائه می‌شود؟

‏شرایط عرضه ممکن است متفاوت باشد. وجود پشت‌بند و پیچ و مهره باید پیش از خرید در پیش‌فاکتور درج شود.

تفاوت ریل T5 و T9 چیست؟

‏ریل T5 مقطع کوچک‌تری دارد و معمولاً برای وزنه تعادل استفاده می‌شود. ریل T9 ضخیم‌تر و بزرگ‌تر است و در بسیاری از آسانسورهای متعارف برای هدایت کابین به کار می‌رود.

آیا ریل T5 روانکار به روغن‌کاری نیاز دارد؟

‏بله، میزان و دوره روان‌کاری به نوع کفشک، شرایط چاه و برنامه سرویس بستگی دارد. استفاده بیش‌ازحد از روغن نیز می‌تواند باعث جذب گردوغبار شود.

چگونه تعداد شاخه ریل T5 را محاسبه کنیم؟

‏طول هر خط ریل‌گذاری را بر ۵ تقسیم کرده، نتیجه را به سمت بالا گرد کنید و برای دو خط ریل در عدد ۲ ضرب کنید. مقدار نهایی باید با نقشه اجرایی تطبیق داده شود.

آیا ریل روانکار برای پروژه‌های انبوه‌سازی مناسب است؟

‏این محصول به دلیل تولید داخلی، دسترسی مناسب و قیمت متناسب می‌تواند برای پروژه‌های انبوه‌سازی قابل بررسی باشد؛ مشروط بر اینکه مشخصات آن با محاسبات فنی پروژه هماهنگ باشد.
