ریل آسانسور روانکار t5-t9

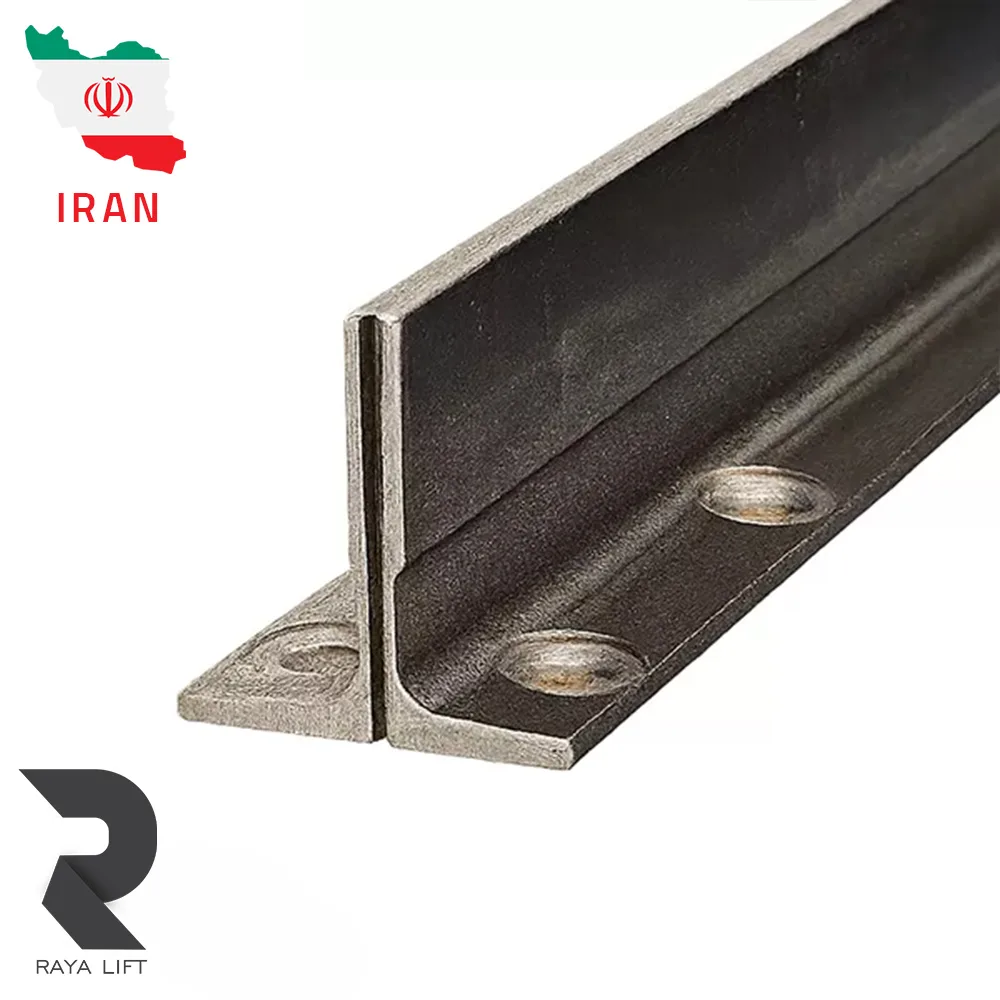

‏ریل آسانسور روانکار T5–T9 یک ست ریل راهنمای تولید ایران است که برای هدایت کابین و وزنه تعادل در آسانسورهای کششی استفاده می‌شود. در این ترکیب معمولاً ریل T9 برای هدایت کابین و ریل T5 برای هدایت کادر وزنه تعادل در نظر گرفته می‌شود.

‏این محصول به روش کشش سرد تولید شده و به دلیل قیمت متناسب، دسترسی مناسب و کاربرد گسترده در پروژه‌های معمول ساختمانی، می‌تواند انتخابی اقتصادی برای آسانسورهای مسکونی، اداری و پروژه‌های انبوه‌سازی باشد. انتخاب نهایی ریل باید براساس ظرفیت، سرعت، طول مسیر حرکت، فاصله براکت‌ها و نیروهای واردشده هنگام عملکرد پاراشوت انجام شود.

‏مشخصات فنی ریل آسانسور روانکار T5–T9

‏ابعاد درج‌شده در جدول، مشخصات اسمی رایج مقاطع T50/A و T70/A هستند. پیش از ثبت سفارش باید مدل کامل، وزن شاخه، سوراخ‌کاری، نوع پشت‌بند و اطلاعات درج‌شده روی محصول تحویلی با پیش‌فاکتور تطبیق داده شود.

ریل روانکار T5–T9 چیست؟

‏عنوان T5–T9 به یک شاخه ریل با دو اندازه مختلف اشاره نمی‌کند؛ بلکه بیانگر یک ترکیب متداول از دو مدل ریل برای آسانسور است. در این ترکیب، دو خط ریل T9 در دو طرف کابین و دو خط ریل T5 در مسیر حرکت وزنه تعادل نصب می‌شود.

‏ریل‌ها وظیفه دارند حرکت عمودی کابین و کادر وزنه را کنترل کنند و مانع از انحراف جانبی آن‌ها شوند. ریل کابین علاوه بر هدایت حرکت، هنگام فعال‌شدن ترمز ایمنی یا پاراشوت نیز تحت نیرو قرار می‌گیرد. به همین دلیل انتخاب مقطع مناسب، فاصله صحیح براکت‌ها و نصب دقیق اتصالات اهمیت زیادی دارد.

‏تفاوت ریل T5 و T9 روانکار

‏ریل‌های T5 و T9 از نظر ابعاد مقطع، ضخامت تیغه، وزن و کاربرد با یکدیگر تفاوت دارند.

ریل T9 روانکار

‏ریل T9 دارای مقطع بزرگ‌تر و تیغه ضخیم‌تری نسبت به T5 است و در ترکیب رایج این محصول برای هدایت کابین استفاده می‌شود. این مدل باید علاوه بر نیروهای جانبی کابین، نیروهای احتمالی ناشی از بار نامتقارن و عملکرد پاراشوت را نیز تحمل کند.

ریل T5 روانکار

‏ریل T5 سبک‌تر و کوچک‌تر است و معمولاً برای هدایت کادر وزنه تعادل به کار می‌رود. استفاده از T5 برای کابین فقط در شرایط خاص و پس از انجام محاسبات فنی قابل بررسی است و نباید صرفاً براساس ظرفیت اسمی آسانسور انتخاب شود.

ویژگی‌های ریل آسانسور روانکار T5–T9

‏تولید به روش کشش سرد

‏ریل روانکار T5–T9 در گروه ریل‌های کشش سرد قرار می‌گیرد. در این فرایند، مقطع ریل با عبور از قالب به ابعاد و شکل موردنظر می‌رسد. این روش می‌تواند سطح یکنواخت و دقت ابعادی مناسبی برای پروژه‌های متعارف ایجاد کند.

‏ریل کشش سرد با ریل ماشین‌کاری‌شده یکسان نیست. در ریل ماشین‌کاری‌شده، سطح تیغه طی عملیات تکمیلی با دقت بیشتری پرداخت می‌شود و این نوع ریل معمولاً برای سرعت‌های بالاتر یا پروژه‌های حساس‌تر مورد بررسی قرار می‌گیرد.

سطح صاف و یکنواخت

‏یکنواختی سطح تیغه به حرکت مناسب کفشک‌های راهنما کمک می‌کند. البته کیفیت حرکت آسانسور فقط به سطح ریل وابسته نیست و عواملی مانند شاقول بودن خطوط ریل، کیفیت محل اتصال شاخه‌ها، تنظیم کفشک‌ها و فاصله براکت‌ها نیز تأثیر مستقیمی دارند.

مقاومت مناسب در پروژه‌های متعارف

‏مقطع T9 برای بسیاری از آسانسورهای معمول با ظرفیت متوسط قابل بررسی است و ریل T5 نیز در این ترکیب وظیفه هدایت وزنه تعادل را بر عهده دارد. تناسب هر مقطع باید با نیروهای واقعی پروژه کنترل شود.

دسترسی مناسب به محصول ایرانی

‏تولید داخلی این محصول می‌تواند تأمین مجدد شاخه‌ها و متعلقات موردنیاز پروژه را ساده‌تر کند. بااین‌حال، بهتر است تمام ریل‌های یک مسیر از نظر سری تولید، ابعاد و کیفیت سطح با یکدیگر هماهنگ باشند.

مزایای ریل روانکار T5–T9

‏- ‏تولید داخل ایران و دسترسی مناسب در بازار
‏- ‏قیمت متناسب برای پروژه‌های اقتصادی
‏- ‏تأمین هم‌زمان ریل کابین و وزنه تعادل
‏- ‏تولید به روش کشش سرد
‏- ‏سطح صاف و مناسب برای حرکت کفشک راهنما
‏- ‏عرضه در شاخه‌های رایج ۵ متری
‏- ‏مناسب برای بسیاری از پروژه‌های مسکونی و اداری
‏- ‏قابل بررسی برای پروژه‌های انبوه‌سازی
‏- ‏امکان تهیه پشت‌بند و متعلقات اتصال متناسب
‏- ‏کاهش وابستگی پروژه به ریل‌های وارداتی

‏ریل روانکار T5–T9 برای چه پروژه‌هایی مناسب است؟

‏این ترکیب بیشتر در آسانسورهای کششی با شرایط کاری معمول استفاده می‌شود و می‌تواند برای پروژه‌های زیر مورد بررسی قرار گیرد:

‏- ‏آسانسورهای مسکونی کم‌ارتفاع و میان‌ارتفاع
‏- ‏آسانسورهای اداری با ترافیک معمولی
‏- ‏ساختمان‌های نوساز
‏- ‏پروژه‌های انبوه‌سازی با مشخصات فنی مشابه
‏- ‏آسانسورهای معمول با ظرفیت اولیه تا حدود ۸ نفر
‏- ‏پروژه‌هایی با طول مسیر حرکت محدود تا حدود ۳۰ متر
‏- ‏پروژه‌هایی که به ریل تولید داخل با قیمت متناسب نیاز دارند

‏ظرفیت ۸ نفر یا مسیر ۳۰ متر فقط یک راهنمای اولیه بازار است. تعداد توقف به‌تنهایی معیار مناسبی برای انتخاب ریل نیست؛ زیرا دو ساختمان با تعداد توقف برابر می‌توانند ارتفاع طبقات، سرعت، جرم کابین و فاصله براکت‌های متفاوتی داشته باشند.

‏آیا ریل روانکار T5–T9 برای سرعت بالا مناسب است؟

‏ریل روانکار T5–T9 یک ریل کشش سرد و بدون ماشین‌کاری نهایی است. به همین دلیل نمی‌توان بدون بررسی مدارک محصول و محاسبات پروژه، آن را برای هر سرعتی مناسب دانست.

‏برای انتخاب ریل باید سرعت نامی، نوع کفشک، کیفیت سطح تیغه، کلاس ریل، جرم کابین، ظرفیت و نیروهای پاراشوت بررسی شود. در پروژه‌های سریع‌تر یا آسانسورهایی که کیفیت حرکت اهمیت بیشتری دارد، ممکن است استفاده از ریل ماشین‌کاری‌شده T9 یا ریل‌های بزرگ‌تر مانند T16 ضرورت داشته باشد.

‏پیش از خرید، سرعت مجاز ریل باید از طریق مدارک فنی همان سری تولید و نظر طراح آسانسور تأیید شود.

‏نحوه محاسبه تعداد شاخه‌های T5 و T9

‏ریل‌های آسانسور معمولاً در شاخه‌های ۵ متری عرضه می‌شوند. برای محاسبه اولیه، طول هر خط ریل را بر ۵ تقسیم کرده و عدد حاصل را به سمت بالا گرد کنید. سپس نتیجه را برای دو خط ریل در عدد ۲ ضرب کنید.

‏فرمول تعداد شاخه ریل T9 کابین:

‏تعداد شاخه T9 = گرد کردن رو به بالای طول مسیر ریل‌گذاری ÷ ۵ × ۲

‏فرمول تعداد شاخه ریل T5 وزنه تعادل:

‏تعداد شاخه T5 = گرد کردن رو به بالای طول مسیر ریل‌گذاری ÷ ۵ × ۲

‏برای مثال، اگر طول واقعی مسیر ریل‌گذاری ۱۸ متر باشد، برای هر خط به ۴ شاخه ۵ متری نیاز است. بنابراین تعداد اولیه ریل کابین ۸ شاخه T9 و تعداد اولیه ریل وزنه تعادل ۸ شاخه T5 خواهد بود.

‏این محاسبه صرفاً اولیه است. طول چاهک، اورهد، محل پایان خطوط ریل، تفاوت مسیر کابین و وزنه و پرت اجرایی باید در محاسبه نهایی لحاظ شوند.

‏نکات مهم نصب ریل روانکار

‏کیفیت عملکرد ریل فقط به برند یا روش تولید آن وابسته نیست. نصب غیراصولی می‌تواند باعث ایجاد لرزش، صدا، سایش کفشک‌ها و کاهش کیفیت حرکت کابین شود.

‏در زمان نصب باید موارد زیر کنترل شوند:

‏- ‏شاقول بودن هر دو خط ریل کابین و وزنه
‏- ‏برابر بودن فاصله میان دو ریل در تمام مسیر
‏- ‏نبود پله یا اختلاف سطح در محل اتصال شاخه‌ها
‏- ‏نصب صحیح پشت‌بند و سفت‌شدن پیچ‌های اتصال
‏- ‏تعیین فاصله براکت‌ها براساس محاسبات پروژه
‏- ‏استفاده از لقمه متناسب با مقطع ریل
‏- ‏تنظیم صحیح کفشک‌های کابین و وزنه تعادل
‏- ‏پاک‌کردن آلودگی و زنگ سطحی پیش از بهره‌برداری
‏- ‏اجرای برنامه روان‌کاری متناسب با نوع کفشک
‏- ‏بررسی عملکرد پاراشوت روی ریل کابین

‏سوهان‌کاری یا اصلاح محل اتصال ریل باید با دقت انجام شود. برداشت بیش‌ازحد از سطح تیغه می‌تواند باعث ایجاد ناهمواری و ضربه هنگام عبور کفشک از محل اتصال شود.

‏کنترل ریل هنگام تحویل

‏پیش از تحویل گرفتن ریل آسانسور روانکار T5–T9، موارد زیر را بررسی کنید:

‏1. ‏تعداد شاخه‌های T5 و T9 با پیش‌فاکتور مطابقت داشته باشد.
‏2. ‏طول شاخه‌ها و ابعاد مقطع کنترل شود.
‏3. ‏ریل‌ها دچار تابیدگی، پیچش یا خمیدگی محسوس نباشند.
‏4. ‏سطح تیغه فاقد ضربه، فرورفتگی و زنگ‌زدگی عمیق باشد.
‏5. ‏سوراخ‌های پشت ریل با پشت‌بندها مطابقت داشته باشند.
‏6. ‏لبه و زبانه محل اتصال شاخه‌ها سالم باشند.
‏7. ‏نام برند، مدل و اطلاعات سری تولید بررسی شود.
‏8. ‏تعداد پشت‌بندها و پیچ و مهره‌های تحویلی مشخص باشد.
‏9. ‏ریل‌ها هنگام حمل روی تکیه‌گاه مناسب قرار گرفته باشند.
‏10. ‏مشخصات فاکتور با کالای تحویلی یکسان باشد.

‏تشخیص ریل روانکار اصل

‏برای بررسی اصالت محصول نباید فقط به رنگ، ظاهر یا چاپ نام برند روی بسته‌بندی اکتفا کرد. بهتر است مشخصات شاخه‌ها با اطلاعات پیش‌فاکتور و مدارک همان محموله تطبیق داده شود.

‏در زمان خرید، وجود موارد زیر را بررسی کنید:

‏- ‏نام یا علامت برند روانکار
‏- ‏مدل کامل T5 یا T9
‏- ‏برچسب و مشخصات بسته‌بندی
‏- ‏شماره سری یا بچ تولید، در صورت درج
‏- ‏یکنواختی ابعاد و سطح شاخه‌ها
‏- ‏وزن و مشخصات مقطع
‏- ‏تطابق پشت‌بند با سوراخ‌های ریل
‏- ‏فاکتور معتبر فروشنده
‏- ‏مدارک فنی مربوط به همان محصول

‏اگر T5 و T9 از دو برند یا دو سری تولید متفاوت تأمین می‌شوند، این موضوع باید به‌صورت شفاف در پیش‌فاکتور قید شود.

‏مقایسه ریل روانکار با ریل وارداتی

‏ریل روانکار به‌عنوان یک محصول ایرانی می‌تواند برای پروژه‌هایی که دسترسی، قیمت و امکان تأمین مجدد اهمیت دارد گزینه مناسبی باشد. در مقابل، برخی ریل‌های وارداتی ممکن است کلاس‌های کیفی، روش‌های تولید یا پرداخت سطح متفاوتی داشته باشند.

‏مقایسه باید براساس معیارهای فنی انجام شود، نه صرفاً نام کشور سازنده. مهم‌ترین معیارهای مقایسه عبارت‌اند از:

‏- ‏مقطع و کلاس ریل
‏- ‏روش تولید
‏- ‏دقت ابعادی
‏- ‏تابیدگی شاخه‌ها
‏- ‏کیفیت سطح تیغه
‏- ‏وزن هر متر یا هر شاخه
‏- ‏کیفیت محل اتصال
‏- ‏مدارک فنی محصول
‏- ‏تناسب با سرعت و ظرفیت پروژه
‏- ‏قیمت و امکان تأمین مجدد

‏قیمت ریل آسانسور روانکار T5–T9

‏قیمت ریل روانکار T5–T9 با توجه به شرایط بازار فولاد، تعداد شاخه‌ها و نحوه عرضه محصول تغییر می‌کند. بنابراین برای اعلام قیمت دقیق باید مشخصات و مقدار موردنیاز پروژه تعیین شود.

‏عوامل اصلی مؤثر بر قیمت عبارت‌اند از:

‏- ‏تعداد شاخه‌های T5 و T9
‏- ‏قیمت روز فولاد و مواد اولیه
‏- ‏سری تولید و مشخصات فنی محصول
‏- ‏خرید شاخه‌ای، جفت یا ست کامل
‏- ‏وجود پشت‌بند همراه محصول
‏- ‏وجود یا نبود پیچ و مهره اتصال
‏- ‏هزینه بسته‌بندی و بارگیری
‏- ‏شهر مقصد و هزینه حمل
‏- ‏حجم سفارش پروژه
‏- ‏موجودی محصول در زمان سفارش

‏هنگام مقایسه قیمت‌ها حتماً بررسی کنید که مبلغ اعلام‌شده مربوط به یک شاخه، یک جفت، ست T5–T9 یا مجموعه کامل موردنیاز پروژه است. تعداد پشت‌بندها و وضعیت پیچ و مهره نیز باید در پیش‌فاکتور مشخص شود.

‏خرید ریل آسانسور روانکار T5–T9 از رایا آسانسور

‏برای خرید ریل روانکار T5–T9 ابتدا ظرفیت آسانسور، سرعت نامی، ارتفاع کل مسیر، تعداد توقف، جرم کابین و نوع سیستم را مشخص کنید. کارشناسان فروش براساس این اطلاعات می‌توانند تعداد اولیه شاخه‌های T5 و T9 را بررسی کنند.

‏در پیش‌فاکتور نهایی باید تعداد هر مدل ریل، طول شاخه‌ها، تعداد پشت‌بندها، وضعیت پیچ و مهره، مشخصات برند، هزینه باربری و محل تحویل به‌صورت شفاف درج شود.

‏برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره خرید ریل آسانسور روانکار T5–T9 با رایا آسانسور تماس بگیرید:

‏شماره تماس: ۰۲۱۷۱۰۵۷۱۳۳

سؤالات متداول ریل آسانسور روانکار T5–T9

‏ریل روانکار ساخت کدام کشور است؟

‏ریل روانکار T5–T9 به‌عنوان یک محصول تولید ایران در بازار قطعات آسانسور عرضه می‌شود.

‏در ست T5–T9 کدام ریل برای کابین است؟

‏در ترکیب رایج، ریل T9 برای هدایت کابین و ریل T5 برای هدایت وزنه تعادل استفاده می‌شود. انتخاب نهایی باید با محاسبات پروژه تأیید شود.

‏طول هر شاخه ریل روانکار چقدر است؟

‏این ریل معمولاً در شاخه‌های ۵ متری عرضه می‌شود. طول و تعداد دقیق شاخه‌ها باید در پیش‌فاکتور ثبت شود.

‏آیا پشت‌بند همراه ریل ارائه می‌شود؟

‏نحوه عرضه ممکن است متفاوت باشد. پیش از خرید باید وجود پشت‌بند، تعداد آن و همچنین وجود پیچ و مهره در سفارش بررسی شود.

‏آیا ریل روانکار T5–T9 برای آسانسور ۸ نفره مناسب است؟

‏این ترکیب در بسیاری از پروژه‌های متعارف تا حدود ۸ نفر قابل بررسی است؛ اما ظرفیت به‌تنهایی معیار انتخاب نیست و سرعت، جرم کابین، طول مسیر، فاصله براکت‌ها و نیروهای پاراشوت نیز باید محاسبه شوند.

‏آیا ریل T5 را می‌توان برای کابین استفاده کرد؟

‏کاربرد رایج T5 هدایت وزنه تعادل است. استفاده از آن برای کابین فقط در پروژه‌های خاص و پس از تأیید محاسبات فنی امکان بررسی دارد.

‏ریل روانکار به روان‌کاری نیاز دارد؟

‏بله، برنامه روان‌کاری باید براساس نوع کفشک راهنما، شرایط محیط چاه و دستورالعمل سرویس آسانسور تنظیم شود. روان‌کاری بیش‌ازحد نیز می‌تواند باعث جذب گردوغبار و آلودگی شود.

‏تفاوت ریل کشش سرد و ماشین‌کاری‌شده چیست؟

‏ریل کشش سرد بدون عملیات ماشین‌کاری نهایی سطح تیغه عرضه می‌شود. ریل ماشین‌کاری‌شده پرداخت دقیق‌تری دارد و معمولاً برای پروژه‌های سریع‌تر یا حساس‌تر مورد بررسی قرار می‌گیرد.

‏چگونه تعداد شاخه‌های موردنیاز را محاسبه کنیم؟

‏طول هر خط ریل‌گذاری را بر ۵ تقسیم کرده، نتیجه را به سمت بالا گرد کنید و برای دو خط در عدد ۲ ضرب کنید. محاسبه ریل کابین و وزنه باید جداگانه انجام شود.
