تابلو فرمان آسانسور چیست؟

آسانسور از قطعات و بخش های مختلفی تشکیل شده است که یکی از آنها تابلو فرمان آسانسور می باشد. اما تابلو فرمان آسانسور چیست؟ در پاسخ به این سؤال باید گفت که اصلی ترین سیستم الکتریکی و کنترلی آسانسور تابلو فرمان است که بصورت کاملا هوشمندانه تمامی دستورات دستی را پردازش نموده و حرکت آسانسور را در دست کنترل خود دارد. این بخش از آسانسور از حساسیت بالایی برخوردار بوده به طوری که کوچکترین بی دقتی در نصب آن سبب اخلال در عملکرد آسانسور می شود. در کشور ما انواع مختلفی از تابلو فرمان در حال طراحی و تولید می باشد که با توجه به شرایط آسانسور از آن ها استفاده می شود.

تابلو فرمان آسانسور چیست؟

از مهمترین بخش های الکتریکی و کنترلی آسانسور می توان به تابلو فرمان آسانسور اشاره کرد. تابلو فرمان ها معمولا شامل مدار های فرمان و ریزپردازنده و قطعات الکترونیکی می باشند. از وظایف تابلو فرمان می توان کنترل حرکت کابین آسانسور و نیز اعلام وضعیت های مختلف را نام برد. نصب دقیق این سیستم در آسانسور از اهمیت بالایی برخوردار است. تابلو فرمان ها معمولا در موتورخانه نصب می شوند.

تابلو فرمان آسانسور چیست؟ توضیحات

همانطور که می دانید تابلو فرمان آسانسور یکی از مهمترین و اساسی ترین بخش های الکتریکال آسانسور است که با پردازش هوشمندانه دستورات دستی کنترل آسانسور را در دست دارد. وظیفه اصلی این بخش از آسانسور، کنترل حرکت کابین آسانسور و نیز اعلام وضعیت های مختلف را برعهده دارد. تابلو فرمان ها به صورت دوسرعته AC2 و تک سرعته ۳VF به بازار عرضه می شوند. هر کدام از این تابلو ها باید حتما موتور گیربکس یا موتور گیرلس مخصوص خود را داشته باشند. بدین صورت که، تابلو فرمان های دوسرعت نیازمند موتور آسانسوری است که دارای دو دور کند و تند می باشد و نیز تابلو فرمان های تک سرعته نیازمند موتور آسانسوری است که تنها دارای یک دور سرعت باشد.

باید دانست که سیستم الکتریکی آسانسور فقط از تابلو فرمان تشکیل نشده، بلکه قطعات الکتریال آسانسور کاملا متصل به تابلو فرمان می باشد. تابلو فرمان ها هم به تابلو برق سه فاز، هم به جعبه رویزیون، هم به دور انداز ها و هم کلید ها و … متصل است و وظیفه کنترل همه ی این ها با تابلو فرمان آسانسور است. با توجه به امکاناتی که تابلو فرمان دارد دارای ترمینال های مختلفی است. که باید از روی نقشه راهنمای آن نصب تابلو فرمان را انجام داد. برای نصب و راه اندازی سریع و حرفه ای آسانسور خود فقط به نمایندگی رایا آسانسور مراجعه نمایید.

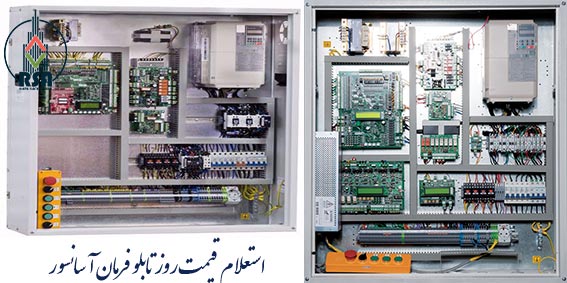

تابلو فرمان آسانسور چیست

وظایف تابلو فرمان آسانسور چیست؟

  • کنترل جهت حرکت و سرعت موتور اصلی
  • پردازش درخواست ها از کابین و طبقات آسانسور
  • کنترل تجهیزات الکتریکی مانند: ترمز ها و سوئیچ ها، درب کابین و …
  • نظارت دقیق بر حرکت کابین آسانسور و حفظ ایمنی های لازم
  • پاسخگویی و پردازش درخواست های الکتریکی بخش های مختلف آسانسور
  • حفاظت الکتریکی از تجهیزات آسانسور
  • تشخیص وضعیت ها و موقعیت های کابین در هر لحظه

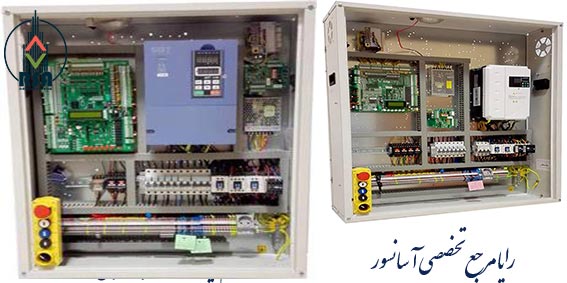

تابلو فرمان آسانسور چیست

اجزاء تابلو فرمان آسانسور

اجزاء اصلی تابلو فرمان عبارت اند از:

  • برد اصلی IMC
  • برد I/O ( تنظیم شده جهت طبقات و نمایش طبقه )
  • برد کابین CAB
  • برد تغذیه و شارژ باطری IPS
  • برد کنترل بار و فاز LPC

البته ترمینال ها

منبع تغذیه

فیوز ها

و جعبه رویزیون که معولا بر روی کابین نصب می شود،

از دیگر اجزاء تابلو فرمان آسانسور می باشد.

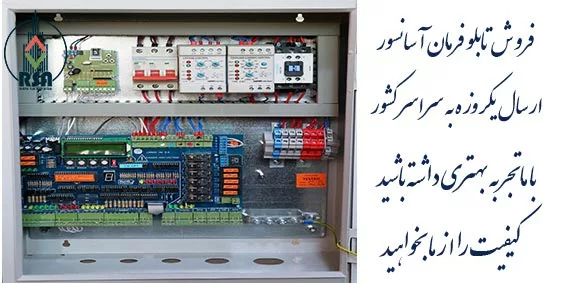

تابلو فرمان آسانسور چیست

بررسی سیتم Open Loop و سیستم Close Loop

معمولا در آسانسور هایی با سرعت یک متر بر ثانیه و با موتور هایی با قدرت 9 کیلووات از تابلو فرمان هایی استفاده می شود که دارای سیستم Open Loop می باشند. ویژگی بارز این سیستم این است که هیچ گونه اطلاعاتی همانند سرعت موتور به درایو برگردانده نمی شود. در حقیقت سرعت موتور را خود درایو به واسطه ی اطلاعاتی همچون مشخصات جریان و ولتاژ و اختلاف فازهای بین آن ها انجام می شود. در این جا چون درایو کنترل دقیقی روی حرکت موتور ندارد، حرکت کابین معمولا با لرزش همراه است. در سیستم Close Loop کلیه اطلاعات موتور توسط انکودر به درایو متصل می شود. درایو هم تمامی پالس های الکتریکی که از انکودر دریافت می کند را پردازش نموده و در این صورت کنترل دقیق تری بر روی حرکت موتور دارد که این سبب حرکت بسیار نرم کابین می شود.

درایو 3VF تابلو فرمان آسانسور چیست؟

تابلو هایی که درایو 3VF در آن ها تعبیه شده را تابلو فرمان تک سرعته 3VF می نامند. این درایو یک سیستم مدرن و پیشرفته ای است که وجود آن باعث حرکت و توقف بدون لرزش کابین می شود. این درایو بین شبکه برق تابلو و موتور سه فاز نصب می شود. روش عملکرد درایو 3VF بدین صورت است که با دریافت توان الکتریکی از شبکه برق توسط تنظیمات پیشرفته ی خود، ولتاژ و فرکانس خروجی را تنظیم نموده و بعد دستورات را به موتور آسانسور ارسال می کند. در واقع با این کار سرعت و گشتاور موتور را طوری تنظیم می کند که در حرکت کابین هیچ گونه لرزشی احساس نشود. استفاده از درایو 3VF باعث افزایش عمر قطعات مربوط به کابین و نیز دیگر قطعات مکانیکال آسانسور می شود که دلیل آن کاهش ضربه و شوک های لحظه ای در حرکت کابین است.

از مزایای استفاده از درایو3VF می توان به استهلاک کمتر موتور، کاهش مصرف انرژی، کاهش تعمیرات قطعات و هزینه آن، بی نیازی به فن موتور و … اشاره نمود.

انواع تابلو فرمان آسانسور در کشور

تابلو فرمان پار
تابلو فرمان آریان
تابلو فرمان آرمان فراز
تابلو فرمان داتیس
تابلو فرمان السا
تابلو فرمان پایا

در ادامه با برخی از این تابلو ها آشنا خواهیم شد.

خصوصیات تابلو فرمان آسانسور پار چیست؟

این تابلو فرمان با حذف کردن سیم کشی های اضافی برای سیستم نجات اضطراری بر کیفیت تابلو فرمان افزوده است.

فعال شدن وضعیت نجات اضطراری هنگام ایجاد مشکل در ورودی ۳ فاز از قبیل :۱- قطع یکی از فازها(۲ فاز شدن) – ۲- کاهش یا افزایش ولتاژ فازها ۳- قطع برق ۳ فاز ورودی از ویژگی های بارز تابلو فرمان آسانسور پار است. انتخاب جهت حرکتی مناسب برای کاهش مصرف انرژی و مجزا بودن کامل سیستم نجات اضطراری از سیستم کنترل از دیگر ویژگی های این تابلو فرمان آسانسور است.نمایشگر LCD جهت نمایش عملکرد سیستم – ورودی ها ، تنظیم پارامترها و همچنین نمایش خطاها از قابلیت های تابلو آسانسور پار کنترل است.

ویژگی های دیگر تابلو فرمان آسانسور پار چیست؟

  • محافظت خروجی های تک فاز و ۳ فاز در برابر اتصال کوتاه
  • توقف موتور و قطع خورجی ۳ فاز بصورت سخت افزاری هنگام قطع مدار سری استپ
  • ایجاد ماکزیمم گشتاور ممکن و کنترل دقیق موتور برای توقف دقیق
  • امکان غیر فعال کردن برد نجات اضطراری در صورت لزوم به کمک کلید تعبیه شده
  • مناسب برای انواع موتورهای آسنکرون و امکان اتصال دو یا چند تابلو بصورت سیستم دوبلکس یا گروهی در تابلو های ALPHA

تابلو فرمان آسانسور آریان

ویژگی های تابلو فرمان آسانسور آریان چیست؟

  • این تابلو به صورت درایو دار به بازار عرضه شده است.امکان استفاده با درايو هاي ۷٫۵ ، ۱۱ ، ۱۵ ، ۱۸٫۵ کیلووات برای این تابلو فرمان آسانسور وجود دارد.
  • صرفه جویی در مصرف انرژي و کاهش هزينه هاي مصرف برق حداقل ۵۰% به دليل استفاده از درايو ازدیگر ویژگی های تابلو فرمان آسانسور آریان است.
  • این تابلو با قابليت کنترل موقعيت به کمک انکودر موتور و حذف سنسور CF3 مورد استفاده قرار می گیرد.
  • تابلو آریان مجهز به سيستم نجات اضطراري است. در این رابطه سيستم نجات اضطراري از سيستم کنترل مجزاست.
  • امکان پخش پيام در وضعيت اضطراري
  • مجهز به برد ADO
  • داراي کيفيت حرکتي و کارایی بالایی است.

تابلو فرمان آسانسور آرمان فراز

ویژگی های تابلو فرمان آسانسور آرمان فراز چیست؟

  • قابلیت تشخیص دادن خطا و ثبت آن در تابلو به همراه تعداد استارت
  • عملکرد اتوماتیک سیستم نجات اضطراری به هنگام قطع شدن برق
  • تشخیص هوشمندانه جهت حرکت اضطراری برای کاهش مصرف انرژی
  • کارایی بالا و عمکرد صحیح
  • مجهز به حفاظت های الکتریکی
  • نصب سریع و آسان (بدون نیاز به سیم کشی جداگانه EU7500 )
  • مناسب برای آسانسور های کششی

تابلو فرمان آرمان فراز با درایو LX در کشور ایران طراحی و به تولید گسترده رسیده است. این تابلو فرمان به صورت ۳vf به تولید رسیده و دارای راندمان مناسبی است. از نکات کلیدی در مورد این تابلو فرمان آسانسور عملکرد اتوماتیک سیستم نجات اضطراری هنگام قطع برق ، در مواقع ضروری است. نصب این تابلو فرمان به سادگی امکان پذیر است و نیاز به سیم کشی جداگانه ندارد. از ویژگی های بارز این تابلو فرمان ثبت به موقع خطاها است.

نمایندگی معتبر تابلو فرمان آسانسور

مجموعه رایا آسانسور با بهره گیری از نیرو های متخصص و حرفه ای در بخش های مختلف، فروش، نصب و راه اندازی، تعمیر، سرویس و نگهداری آسانسور و قطعات آن، توانسته جایگاه بالایی از بازار کشور را به خود اختصاص دهد. این مجموعه همواره در تلاش است تا با واردات قطعات خارجی به صورت مستقیم و توزیع آنها به همراه قطعات داخلی به سراسر کشور با توجه به نیاز های مردم و بازار دسترسی مردم به قطعات باکیفیت را آسانتر نماید. رایا با عرضه بهترین تابلو فرمان های آسانسور یکی از نمایندگی های معتبر شناخته شده است. رایا توسط متخصصین خود از صفر تا صد خدمات آسانسور همچون نصب پک کامل آسانسور را با رعایت نکات ایمنی و بسیار ماهرانه انجام می دهد.
