ریل آسانسور

در فرآیند طراحی و اجرای سیستم آسانسور، ریل آسانسور به‌عنوان یکی از اصلی‌ترین و حیاتی‌ترین قطعات شناخته می‌شود. این قطعه مهم، وظیفه هدایت عمودی کابین و وزنه تعادل را برعهده دارد. و نقشی کلیدی در ایمنی، پایداری و عملکرد نرم آسانسور ایفا می‌کند. از این‌رو، انتخاب صحیح ریل از اهمیت بالایی برخوردار است. و لازم است سازندگان ساختمان، مهندسان و نصابان آسانسور پیش از خرید، به بررسی دقیق ابعاد فنی و اقتصادی آن بپردازند. در مسیر این انتخاب، پرسش‌های متعددی مطرح می‌شود. که پاسخ به آن‌ها می‌تواند راهگشای تصمیم‌گیری نهایی باشد:

1. انواع ریل آسانسور براساس ضخامت کدام‌اند و هرکدام چه کاربردی دارند؟
2. آیا پشتبند ریل به همراه ریل عرضه می‌شود یا نیاز به تهیه جداگانه دارد؟
3. در فرآیند نصب ریل، از چه مدل پیچ و مهره‌هایی استفاده می‌شود؟
4. در انتخاب ریل مناسب، چه معیارهایی باید مدنظر قرار گیرد؟
5. در میان برندهای موجود در بازار ایران، کدام ریل به عنوان بهترین و باکیفیت‌ترین گزینه شناخته می‌شود؟
6. قیمت هر جفت ریل به چه عواملی بستگی دارد و در حال حاضر چه محدوده‌ای از قیمت برای آن قابل انتظار است؟

پاسخ دقیق به این سوالات و بررسی چالش‌های مرتبط، به سازندگان و خریداران کمک می‌کند. تا با آگاهی کامل، انتخابی مطمئن، مقرون‌به‌صرفه و متناسب با نیاز پروژه خود داشته باشند. در ادامه با ما همراه باشید.

ریل آسانسور چیست؟

ریل در آسانسور یکی از اجزای اصلی و کلیدی در ساختار مکانیکی این سیستم محسوب می‌شود. که وظیفه‌ آن هدایت دقیق کابین و وزنه تعادل در مسیر عمودی چاه آسانسور است. ریل‌ها به‌صورت T شکل طراحی می‌شوند. و معمولاً در شاخه‌های ۵ متری تولید و عرضه می‌گردند. این طراحی خاص به افزایش استحکام و پایداری ریل در برابر نیروهای واردشده کمک می‌کند.

عملکرد ریل به‌گونه‌ای است. که نه‌تنها مسیر حرکت کابین و وزنه تعادل را مشخص می‌کند. بلکه از بروز حرکات جانبی، نوسانات ناگهانی و لرزش‌های غیرمجاز کابین جلوگیری می‌نماید. به همین دلیل، ریل‌ها نقش مؤثری در تأمین ایمنی سرنشینان و پایداری سیستم آسانسور دارند.

در شرایط بحرانی همچون عملکرد ترمز ایمنی (پاراشوت) یا توقف اضطراری کابین، ریل‌ها به‌عنوان تکیه‌گاه عملکرد ترمز ایمنی عمل می کنند. و با جذب نیروهای ناگهانی وارده، مانع از سقوط یا انحراف کابین می‌شوند. به همین دلیل، کیفیت، نوع ساخت، جنس و نصب صحیح ریل از اهمیت بالایی برخوردار است. و انتخاب آن باید با دقت ویژه و متناسب با مشخصات پروژه انجام گیرد.

انواع ریل آسانسور

ریل‌های آسانسور از نظر ابعاد، ضخامت و نوع کاربرد دارای انواع مختلفی هستند. و نسبت به نیاز هر پروژه، نوع مناسبی از آن‌ها انتخاب و نصب می‌شود. این تنوع به طراحان و مجریان پروژه امکان می‌دهد. تا با در نظر گرفتن ویژگی‌های فنی آسانسور، مانند تعداد توقف‌ها، ظرفیت کابین، سرعت و نوع سیستم آسانسور (کششی یا هیدرولیک)، ریل مناسبی را انتخاب نمایند.

ریل‌ها معمولاً با کدهایی مانند T9، T5 و T16 شناخته می‌شوند. که این کدها به مشخصات هندسی و ابعاد مقطع ریل اشاره دارند. هرچه عدد این کد بزرگ‌تر باشد، ریل از نظر عرض و ضخامت مقاوم‌تر است. و برای آسانسورهای پرظرفیت یا با تعداد توقف بالا مناسب‌تر خواهد بود.

گفتنی است: انتخاب صحیح نوع ریل باید براساس محاسبات مهندسی و شرایط واقعی پروژه انجام شود. زیرا استفاده از ریل نامناسب می‌تواند موجب کاهش ایمنی، افزایش لرزش کابین و استهلاک زودرس قطعات گردد. در نتیجه، مشاوره با متخصصان فنی و توجه به استانداردهای مربوطه، در زمان انتخاب نوع ریل ضروری است. در پاسخ به سوال اول مقدمه در زیر انواع ریل و کاربرد هر یک به شرح زیر است:

ریل آسانسور T5

ریل T5 یکی از انواع ریل‌های سبک در صنعت آسانسور است. که عمدتاً برای شرایط خاص و پروژه‌هایی با ارتفاع کم و ظرفیت محدود طراحی و مورد استفاده قرار می‌گیرد. این نوع ریل به دلیل ابعاد کوچک‌تر و وزن سبک‌تر نسبت به سایر ریل‌ها، برای هدایت وزنه تعادل در آسانسورهایی با چاه آسانسور با ارتفاع کمتر از ۲۰ متر مناسب است.

در سیستم‌های آسانسور با ظرفیت حداکثر تا ۸ نفر (حدود 630 کیلوگرم)، ریل T5 به عنوان گزینه‌ای اقتصادی و فنی قابل قبول مطرح می‌شود. استفاده از این نوع ریل در مواردی توصیه می‌شود که:

• تعداد توقف‌ها محدود باشد
• سرعت آسانسور پایین یا متوسط باشد
• و فشار وارد بر ریل‌ها از حد استاندارد فراتر نرود

نکته مهم این است که ریل T5 معمولاً به‌عنوان ریل راهنمای وزنه تعادل به کار می‌رود. و در برخی پروژه‌های خاص ممکن است برای کابین نیز استفاده شود. اما این موضوع باید حتماً با تأیید کارشناسان فنی و بر اساس محاسبات دقیق انجام گیرد.

با توجه به ساختار سبک‌تر این ریل، هزینه خرید و نصب آن نیز کمتر از ریل‌های سنگین‌تر مانند T9 یا T16 است. که همین موضوع می‌تواند در پروژه‌های اقتصادی یا ساختمان‌های کم‌ارتفاع یک مزیت محسوب شود. البته رعایت استانداردهای ایمنی و محدودیت‌های کاربردی آن، در هنگام استفاده از ریل T5 بسیار حائز اهمیت است.

ریل آسانسور T9

ریل T9 یکی از انواع ریل‌های سبک تا نیمه‌سنگین در صنعت آسانسور است. که برای پروژه‌هایی در کورس حرکتی محدود و ظرفیت متوسط مورد استفاده قرار می‌گیرد. این نوع ریل، به‌ویژه زمانی که کورس حرکتی آسانسور حداکثر تا ۳۰ متر باشد. و ظرفیت آن از ۸ نفر (حدود ۶۳۰ کیلوگرم) تجاوز نکند. گزینه‌ای مناسب برای هدایت کابین آسانسور محسوب می‌شود.

ریل T9 در مقایسه با ریل‌های سبک‌تر مانند T5، از مقطع و ضخامت بیشتری برخوردار است. و استحکام بالاتری در برابر نیروهای جانبی و نوسانات کابین دارد. از این‌رو می‌تواند عملکرد روان‌تر و ایمن‌تری را در حرکت کابین فراهم کند.

با این حال، در شرایطی که:

• ظرفیت کابین از ۸ نفر بیشتر باشد،
• یا ارتفاع چاه آسانسور از ۳۰ متر فراتر رود،
• یا سرعت آسانسور افزایش یابد،

ریل T9 دیگر برای کابین مناسب نخواهد بود. و معمولاً به‌عنوان ریل راهنمای وزنه تعادل مورد استفاده قرار می‌گیرد. در این حالت، برای کابین از ریل‌های مقاوم‌تری مانند T16 استفاده می‌شود. تا ایمنی و پایداری لازم تأمین گردد.

ریل آسانسور T16

ریل T16 یکی از ریل‌های نیمه‌سنگین تا سنگین در صنعت آسانسور است. که به‌صورت متداول در پروژه‌هایی با ارتفاع چاه متوسط تا زیاد و ظرفیت کابین بالا مورد استفاده قرار می‌گیرد. این نوع ریل به دلیل مقطع و ضخامت بیشتر، استحکام بالاتری دارد. و توان تحمل نیروهای مکانیکی ناشی از وزن و حرکت کابین‌های سنگین‌تر را داراست.

ریل T16 عمدتاً در پروژه‌هایی به‌کار گرفته می‌شود که:

• ارتفاع چاه آسانسور بین ۳۰ تا ۵۰ متر باشد
• ظرفیت کابین بیشتر از ۸ نفر (مثلاً ۱۰ یا ۱۳ نفره) در نظر گرفته شده باشد
• یا آسانسور دارای سرعت بالاتر از حد معمول باشد

در این شرایط، استفاده از ریل‌های سبک‌تر ممکن است. ایمنی، عملکرد نرم یا طول عمر سیستم را تحت‌تأثیر قرار دهد. اما ریل T16 به‌عنوان ریل راهنمای کابین، عملکردی مطمئن و پایدار ارائه می‌دهد. و مانع از لرزش‌های ناخواسته یا انحراف‌های جانبی کابین در طول مسیر حرکت می‌شود.

گفتنی است: ریل T16 برای پروژه‌های نیمه‌مرتفع تا مرتفع و آسانسورهای با بار و ترافیک زیاد گزینه‌ای مناسب و استاندارد است. که در صورت نصب صحیح و مطابق با استانداردهای فنی، می‌تواند ایمنی بالایی را در سیستم آسانسور تضمین کند.

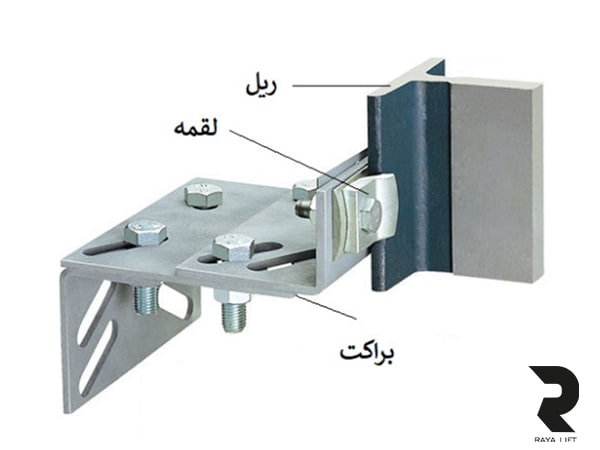

متعلقات ریل آسانسور

متعلقات ریل مجموعه‌ای از قطعات مکمل و ضروری هستند. که برای نصب، اتصال و تثبیت ریل‌ها به دیواره‌ها و سازه چاهک آسانسور مورد استفاده قرار می‌گیرند. این قطعات نه‌تنها در فرآیند اجرای دقیق و اصولی ریل‌ها نقش دارند. بلکه نقش بسیار مهمی در افزایش ایمنی، جلوگیری از لرزش ریل و عملکرد صحیح سیستم آسانسور ایفا می‌کنند.

استفاده صحیح و استاندارد از این متعلقات موجب می‌شود. تا ریل‌ها در مسیر حرکت خود کاملاً محکم و بدون انحراف باقی بمانند. و در برابر فشارها یا شوک‌های احتمالی مقاوم عمل کنند. در شرایطی مانند ترمز اضطراری یا فعال شدن سیستم ایمنی، وجود این اتصالات قوی و اصولی می‌تواند از بروز خطرات جدی جلوگیری کند.

استفاده از متعلقات باکیفیت و اجرای دقیق آن‌ها، ضامن طول عمر مفید ریل‌ها، کاهش سروصدا و افزایش آرامش در حرکت کابین آسانسور خواهد بود. بنابراین، انتخاب این قطعات باید با دقت و مطابق با استانداردهای نصب آسانسور انجام گیرد. در زیر به انواع متعلقات ریل اشاره می شود:



براکت ریل آسانسور

براکت‌ها یکی از اجزای مهم در نصب ریل هستند. که به‌عنوان پایه و تکیه‌گاه اصلی ریل‌ها عمل می‌کنند. این قطعات فلزی، وظیفه دارند ریل‌های راهنمای کابین و وزنه تعادل را به‌صورت کاملاً محکم و دقیق به سازه یا دیواره چاه آسانسور متصل کنند. عملکرد صحیح براکت‌ها نقش کلیدی در ثبات، ایمنی و عملکرد روان ریل‌ها دارد.

براکت‌ها معمولاً از ورق‌های فولادی مستحکم و با ضخامت مناسب ساخته می‌شوند. و در فواصل مشخصی در امتداد چاه نصب می‌گردند. محل نصب براکت‌ها باید با دقت بالا تعیین شود. تا از انحراف ریل، لرزش و اصطکاک ناخواسته کابین جلوگیری شود.

براکت‌ها معمولاً به همراه لقمه‌ها و پیچ و مهره‌ها به دیواره چاه مهار می‌شوند. نصب صحیح و اصولی براکت‌ها نه‌تنها باعث عملکرد بی‌نقص ریل‌ها می‌شود. بلکه در مواقع اضطراری مانند فعال شدن ترمز ایمنی (پاراشوت)، به جلوگیری از آسیب به سیستم و حفظ جان سرنشینان کمک می‌کند.

در نتیجه، براکت ریل یکی از اجزای کلیدی در ساختار نصب ریل به شمار می‌رود. که اجرای صحیح آن مستقیماً بر ایمنی، دوام و کیفیت عملکرد آسانسور تأثیرگذار است.

لقمه ریل آسانسور

لقمه‌ها قطعات فلزی کوچکی هستند. که نقش واسطه اتصال بین ریل‌ها و براکت‌ها را در سیستم آسانسور ایفا می‌کنند. این قطعات به‌طور مستقیم بر روی براکت نصب می شوند. و ریل‌ها با استفاده از لقمه‌ها به براکت محکم می‌شوند. به‌عبارتی، لقمه‌ها به‌عنوان پل ارتباطی و تثبیت‌کننده ریل در جای خود عمل کرده و از هرگونه حرکت اضافی یا لغزش ریل جلوگیری می‌کنند.

لقمه‌ها معمولاً از فولاد با کیفیت بالا ساخته می‌شوند. تا در برابر فشارهای مکانیکی، لرزش‌ها و نیروهای جانبی مقاومت کافی داشته باشند. طراحی آنها به گونه‌ای است که امکان تنظیم دقیق ریل در محورهای افقی و عمودی را فراهم می‌آورند. تا ریل در بهترین موقعیت خود قرار گیرد و حرکت کابین و وزنه تعادل روان و ایمن باشد.

بنابراین، لقمه‌ها به عنوان یکی از اجزای کلیدی در نصب و عملکرد صحیح ریل آسانسور، تضمین‌کننده پایداری و ایمنی سیستم حرکت کابین به شمار می‌آیند. و استفاده از لقمه‌های باکیفیت و نصب اصولی آنها، در بهبود کارکرد کلی آسانسور بسیار مؤثر است.

پشتبند ریل آسانسور

پشتبند قطعه‌ای فلزی و مستطیلی‌شکل است. که برای اتصال و یکپارچه‌سازی دو شاخه ریل به یکدیگر در امتداد چاه (شفت) آسانسور مورد استفاده قرار می‌گیرد. این قطعه به‌صورت موازی با ریل‌ها و در محل اتصال آن‌ها نصب می‌شود. و به کمک پیچ و مهره‌های مخصوص، دو سر شاخه ریل را کاملاً به هم می‌بندد و تثبیت می‌کند.

از آنجا که ریل‌ها معمولاً در شاخه‌های ۵ متری تولید می‌شوند. در پروژه‌هایی با چاه‌های بلند، نیاز به اتصال چندین شاخه ریل به‌صورت دقیق و ایمن وجود دارد. پشتبندها در اینجا نقش حیاتی ایفا می‌کنند.

وظایف اصلی پشتبند ریل عبارت‌اند از:

• تراز کردن دقیق دو شاخه ریل و جلوگیری از ایجاد شکست یا پله در محل اتصال
• تقویت استحکام محل اتصال ریل‌ها و افزایش پایداری سیستم
• جلوگیری از لرزش و حرکت ناخواسته ریل‌ها در حین حرکت کابین
• کمک به عملکرد صحیح ترمز ایمنی (پاراشوت) در مواقع اضطراری

پشتبندها معمولاً از فولاد سخت‌کاری‌شده با سوراخ‌های دقیق و استاندارد ساخته می‌شوند. تا اتصال محکم و بدون لقی ایجاد کنند. کیفیت ساخت و نصب درست این قطعه، تأثیر مستقیمی بر عملکرد نرم، بی‌صدا و ایمن آسانسور دارد. از این‌رو، استفاده از پشتبند استاندارد و مقاوم در اجرای ریل امری ضروری و تخصصی است. در پاسخ به سوال دوم مقدمه باید گفت: پشتیندها به همراه ریل عرضه می شوند. و نیازی به خرید جداگانه آن نیست.

پیچ و مهره ریل آسانسور

پیچ و مهره‌های ریل از قطعات مهم و کاربردی در فرآیند نصب ریل‌ها هستند. که به‌منظور اتصال و تثبیت ریل‌ها به براکت‌ها و نهایتاً به سازه یا دیواره چاه آسانسور به‌کار می‌روند. این اتصالات فلزی به‌گونه‌ای طراحی می‌شوند. که در برابر فشارهای دینامیکی، لرزش‌های مداوم و بارهای وارده مقاومت بالا داشته باشند.

این پیچ و مهره‌ها معمولاً از فولاد مقاوم با گریدهای بالا ساخته می‌شوند. تا در شرایط سخت محیطی، عملکرد قابل‌اطمینانی داشته باشند. همچنین سطح آن‌ها اغلب با روکش گالوانیزه یا پوشش ضدزنگ محافظت می‌شود. تا از خوردگی در برابر رطوبت و گردوغبار داخل چاه آسانسور جلوگیری شود. در پاسخ  به سوال سوم مقدمه باید گفت: پیچ و  مهره نمره 12 ، 10 و 8 به طور معمول در نصب ریل آستفاده می گردد.

کاربردهای اصلی پیچ و مهره ریل عبارت‌اند از:

• اتصال ریل به براکت‌ها
• مهار پشتبند برای اتصال شاخه‌های ریل
• نصب لقمه‌ها بر روی براکت جهت نگهداری ریل
• تثبیت کلی سیستم راهنمایی ریل‌ها در طول چاه

در هر بخش از اتصال، سفت کردن دقیق پیچ‌ها با گشتاور استاندارد اهمیت زیادی دارد. زیرا هرگونه شل بودن یا نصب ناصحیح می‌تواند باعث لرزش کابین، صدای اضافی و کاهش ایمنی شود.

نحوه انتخاب ریل آسانسور

انتخاب صحیح ریل یکی از مهم‌ترین مراحل طراحی و اجرای سیستم آسانسور است. که تأثیر مستقیم بر ایمنی، عملکرد نرم و عمر مفید تجهیزات دارد. این انتخاب بر اساس مجموعه‌ای از پارامترهای فنی و مشخصات پروژه انجام می‌شود. و باید با دقت بالا و مطابق با استانداردهای نصب صورت گیرد. در پاسخ به سوال چهارم مقدمه باید گفت:

مهم‌ترین عوامل در انتخاب ریل عبارت‌اند از:

• تعداد توقف: هرچه تعداد طبقات یا توقف‌های آسانسور بیشتر باشد. طول مسیر حرکت (کورس حرکتی) افزایش یافته و نیاز به ریل‌هایی با استحکام و پایداری بیشتر وجود دارد.
• ظرفیت آسانسور: ظرفیت بالاتر به معنای وزن بیشتر کابین و مسافران است. ریل‌های مورد استفاده باید توان تحمل این وزن را در زمان حرکت، شتاب و توقف داشته باشند.
• کورس حرکتی: برای آسانسورهایی با کورس حرکتی بیشتر (معمولاً بالای ۳۰ متر)، باید از ریل‌هایی با ضخامت و مقطع بالاتر استفاده شود تا از انحراف یا لرزش جلوگیری شود.
• نوع آسانسور (کششی یا هیدرولیک): در آسانسورهای کششی، به‌دلیل حرکت سریع‌تر و مسیر طولانی‌تر، نیاز به ریل‌های دقیق‌تر و مقاوم‌تری وجود دارد. در حالی که در آسانسورهای هیدرولیک با کورس محدود، می‌توان از ریل‌های سبک‌تر استفاده کرد.

انتخاب ریل برحسب ظرفیت و کورس حرکتی

برای آسانسوری با ظرفیت حداکثر 8 نفره و کورس حرکتی زیر ۳۰ متر:

• ریل T5 برای هدایت وزنه تعادل
• ریل T9 برای هدایت کابین

در پروژه‌هایی با ارتفاع چاه بین ۳۰ تا ۵۰ متر و ظرفیت بالاتر:

• ریل T16 به‌عنوان ریل کابین
• ریل T9 یا T5 برای وزنه تعادل (بسته به ظرفیت)

چندی پیش، آقای محمدیان برای پروژه ساختمانی خود تصمیم به خرید ریل گرفت. ایشان پس از تماس با واحد فروش، درخواست پیش‌فاکتور برای ۵ جفت ریل داد. کارشناسان فروش نیز با توجه به اطلاعات اولیه‌ای که در اختیار داشتند، پیش‌فاکتور را صادر کردند. و اقلامی مانند براکت، لقمه و پیچ و مهره را بر همین اساس محاسبه نمودند.

اما آقای محمدیان که به دقت در اجرای پروژه اهمیت می‌داد. تصمیم گرفت با کارشناس فنی مجموعه مشورتی داشته باشد. در این گفت‌وگو، کارشناس فنی سوالاتی درباره تعداد توقف‌ها و ارتفاع دقیق چاهک آسانسور مطرح کرد. با بررسی دقیق‌تر، مشخص شد که پروژه مورد نظر نیاز به 6 جفت ریل دارد. و تعداد ۵ جفت کافی نیست.

بنابراین، پیش‌فاکتور اصلاح شد. و هم‌زمان تعداد متعلقات از جمله براکت، لقمه و پیچ و مهره نیز بر اساس تعداد جدید ریل‌ها مورد بازنگری قرار گرفت. در همین حین، یک نکته مهم دیگر هم به اطلاع آقای محمدیان رسید:
ریل‌های انتخابی ایشان به همراه پشتبند ارائه می‌شوند. و نیازی به پرداخت هزینه جداگانه بابت پشتبند نیست. این موضوع باعث شد تا هم در زمان و هم در هزینه صرفه‌جویی شود.

در نهایت، با هماهنگی دقیق بین واحد فروش و فنی، پیش‌فاکتور جدید با دقت کامل تنظیم و برای آقای محمدیان ارسال شد. تا با خیال آسوده و اطلاعات فنی دقیق، خرید خود را نهایی کند.

جدول محاسبات ریل آسانسور

برای محاسبه تعداد شاخه‌های ریل مورد نیاز در هر پروژه آسانسور، مبنای اصلی، ارتفاع چاهک آسانسور یعنی فاصله بین کف چاهک تا زیر سقف آخرین طبقه است. ریل‌ها به‌صورت استاندارد در شاخه‌های ۵ متری تولید می‌شوند. و در هر آسانسور دو مسیر ریل جداگانه (یکی برای کابین و دیگری برای وزنه تعادل) مورد نیاز است. بر همین اساس، می‌توان یک فرمول ساده برای محاسبه تعداد ریل‌ها ارائه داد:

فرمول محاسبه تعداد شاخه ریل آسانسور:

تعداد هر جفت ریل = (ارتفاع چاهک ÷ 5) × 2
در این فرمول:

• ارتفاع چاهک بر حسب متر است.
• عدد ۵ طول هر شاخه ریل است.
• عدد ۲ به دلیل نیاز به ریل کابین و ریل وزنه تعادل است.

مثال :
اگر ارتفاع از کف چاهک تا آخرین سقف برابر با ۱۵ متر باشد:

• (15 ÷ 5) × 2 = 6 شاخه ریل

این محاسبه برای شرایط استاندارد انجام می‌شود. در برخی موارد بسته به طراحی یا الزامات خاص پروژه، ممکن است تعداد ریل‌ها کمی بیشتر در نظر گرفته شود تا در محل اتصال یا ترازکاری مشکلی ایجاد نشود.

تعداد ایستگاه	تعداد ریل برحسب جفت	تعداد براکت برحسب جفت	تعداد لقمه برحسب جفت
4	6	20	40
5	8	24	48
6	9	27	54
7	10	30	60
8	11	33	66

ریل آسانسور چند متر است؟

ریل‌های آسانسور به‌صورت استاندارد در شاخه‌های ۵ متری تولید و عرضه می‌شوند. این طول برای سهولت در حمل‌ونقل، انبار و نصب انتخاب می شود. و با شرایط فنی و اجرایی اکثر پروژه‌ها سازگار است. ریل‌ها از جنس فولاد سخت‌کاری‌شده تولید می‌شوند. و در انواع مختلف (مانند T5، T9، T16 و…) با ابعاد و ضخامت‌های گوناگون ارائه می‌گردند.

نکات فنی مرتبط با طول ریل:

• طول ۵ متری به عنوان استاندارد جهانی برای تولید ریل آسانسور پذیرفته می شود.
• این شاخه‌ها با استفاده از پشتبند و پیچ و مهره به یکدیگر متصل می شود. و مسیر پیوسته و مستقیمی برای حرکت کابین و وزنه تعادل در چاه آسانسور ایجاد می‌کنند.
• ریل‌های استاندارد ۵ متری معمولاً برای آسانسورهایی با سرعت حداکثر تا ۱.۶ متر بر ثانیه مناسب هستند.
• در آسانسورهای خاص با سرعت‌های بالاتر از ۱.۶ متر بر ثانیه یا شرایط خاص فنی، ممکن است از ریل‌هایی با دقت ماشین‌کاری بالاتر یا مشخصات ویژه استفاده شود.

بهترین ریل آسانسور

در پاسخ به سوال پنجم مقدمه باید گفت: در انتخاب ریل ، فاکتورهایی همچون کیفیت ساخت، دقت در ماشین‌کاری، استحکام مواد اولیه و سازگاری با استانداردهای بین‌المللی از اهمیت بسیار بالایی برخوردارند. بر همین اساس، بهترین ریل‌ها معمولاً توسط شرکت‌های معتبر، صاحب فناوری و دارای سابقه طولانی در صنعت آسانسور تولید می‌شوند.

از جمله برندهای معتبر و شناخته‌شده بین‌المللی در زمینه تولید ریل می‌توان به موارد زیر اشاره کرد:

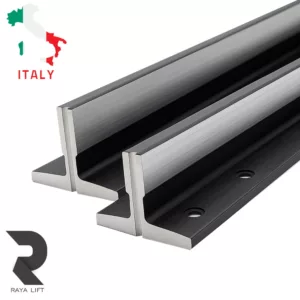

مونته فرو ایتالیا

یکی از مطرح‌ترین و با‌سابقه‌ترین تولیدکنندگان ریل در جهان. این شرکت به دلیل: استفاده از فولاد با کیفیت بالا ، بهره‌گیری از خطوط تولید کاملاً اتوماتیک و دقیق و ارائه ریل‌های سرد کششی و ماشین‌کاری‌شده با تلورانس کم از جمله برندهای مورد اعتماد در پروژه‌های بزرگ و با حساسیت بالا به‌شمار می‌رود.

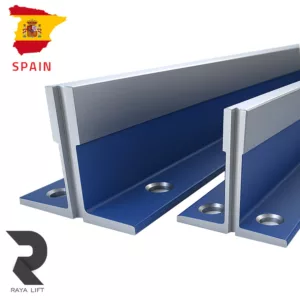

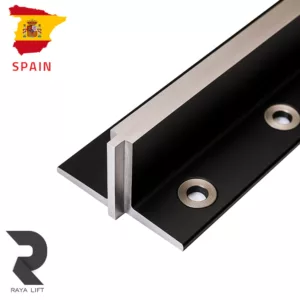

ساورا اسپانیا

شرکت ساورا با ارائه طیف گسترده‌ای از ریل‌ها در مقاطع مختلف  و با قابلیت پوشش انواع ظرفیت‌ها و سرعت‌ها، به یکی از برندهای پرمصرف در بازار جهانی تبدیل شده است. ریل‌های ساورا به خاطر: دقت بالا در ساخت ، کیفیت سطحی مناسب برای حرکت نرم کابین و پایداری بالا در برابر فشارهای جانبی شناخته می‌شوند.

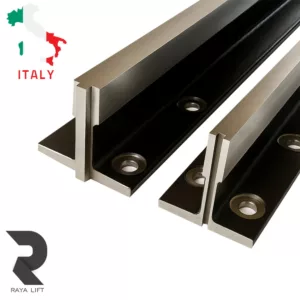

مارازی ایتالیا

یکی دیگر از برندهای باکیفیت ایتالیایی که به‌ویژه در پروژه‌های خاص یا حساس به ارتعاش و نویز، مورد استفاده قرار می‌گیرد. ریل‌های مارازی از ماشین‌کاری دقیق برخوردارند ، دارای دوام مکانیکی بالا هستند و برای سرعت‌های بالای آسانسور نیز عملکرد مطمئنی ارائه می‌دهند.

در بازار آسانسور ایران نیز، ریل‌های برند مونته فرو، ساورا و مارازی به عنوان انتخاب‌های حرفه‌ای و ایمن شناخته می‌شوند و معمولاً در پروژه‌های خاص، تجاری، بیمارستانی و برج‌ها استفاده می‌شوند.

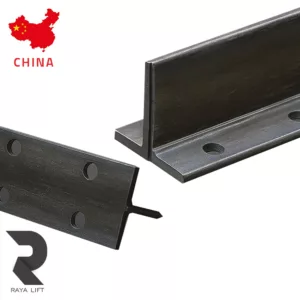

در کنار این برندها، برخی برندهای چینی مانند مونته فرو چین و مفیل ، یا ترک مانند چیلیک ، آیگون نیز با کیفیت متوسط رو به بالا در بازار حضور دارند. که در پروژه‌های اقتصادی‌تر مورد استفاده قرار می‌گیرند.

قیمت ریل آسانسور

قیمت ریل تحت تأثیر مجموعه‌ای از عوامل فنی و تجاری قرار دارد. و نمی‌توان برای همه پروژه‌ها یک قیمت ثابت در نظر گرفت. هر پروژه با توجه به نوع آسانسور، ظرفیت، تعداد توقف‌ها و مشخصات چاهک، نیاز به ریل خاص خود دارد که همین امر موجب تغییرات در قیمت نهایی می‌شود.

مهم‌ترین عوامل مؤثر بر قیمت ریل :

• نوع و ضخامت ریل: ریل‌ها در مقاطع مختلف مانند T5، T9، T16 و… عرضه می‌شوند. هرچه ضخامت و ابعاد ریل بزرگ‌تر باشد، قیمت آن نیز بیشتر خواهد بود.
• برند و کشور سازنده: ریل‌های ساخت اروپا مانند مونته فرو (ایتالیا)، ساورا (اسپانیا) و مارازی (ایتالیا) معمولاً قیمت بالاتری نسبت به ریل‌های چینی یا ترکی دارند. این اختلاف به دلیل کیفیت بالاتر، دقت ماشین‌کاری بیشتر و استانداردهای دقیق‌تر است.
• تعداد توقف و کورس حرکتی: پروژه‌هایی با تعداد طبقات بیشتر، نیاز به تعداد شاخه ریل بیشتر دارند. همچنین در آسانسورهایی با کورس حرکتی طولانی (مثلاً بالای ۳۰ متر)، معمولاً از ریل‌های ضخیم‌تر یا با دقت بالاتر استفاده می‌شود که باعث افزایش هزینه می‌شود.

برای نمونه، ریل مونته فرو چین در بازار ایران دارای قیمت تقریبی بین 3400000 تا 3800000 تومان برای هر شاخه ۵ متری می‌باشد. این قیمت بسته به:

قیمت هر جفت ریل آسانسور

در پاسخ به سوال ششم مقدمه باید گفت: برای محاسبه و برآورد قیمت هر جفت ریل ، باید مجموعه‌ای از عوامل فنی و اقتصادی را در نظر گرفت. ریل‌ها از جمله قطعات کلیدی و ایمنی‌ساز در ساختار آسانسور هستند. بنابراین قیمت آن‌ها نه تنها به مقدار فولاد مصرفی، بلکه به دقت تولید، برند، و شرایط پروژه وابسته است.

در بازار ایران بازه قیمت هر جفت ریل آسانسور (یعنی ۲ شاخه ریل ۵ متری) به صورت تقریبی بین: 4100000 تا 8500000 تومان متغیر است.

برای انتخاب مناسب، بهتر است قیمت هر جفت ریل را در کنار کیفیت، اصالت برند و نیاز پروژه بررسی کرد. در برخی پروژه‌ها، صرفه‌جویی در هزینه با انتخاب برند ارزان ممکن است منجر به هزینه‌های نگهداری و مشکلات ایمنی در آینده شود. بنابراین انتخاب دقیق و متناسب با پروژه، نقش مهمی در عملکرد ایمن و طول عمر آسانسور دارد.

قیمت پشتبند ریل آسانسور

پشتبند ریل قطعه‌ای فلزی و مقاوم است. که برای اتصال دو شاخه ریل به یکدیگر مورد استفاده قرار می‌گیرد. این قطعه نقش مهمی در ایجاد پیوستگی مسیر حرکت کابین و وزنه تعادل دارد. و باید از لحاظ استحکام، دقت سوراخ‌کاری و هم‌راستایی با بدنه ریل، کیفیت مطلوبی داشته باشد.

عوامل مؤثر در قیمت پشتبند ریل :

• نوع و ضخامت پشتبند: پشتبندها متناسب با نوع ریل (T5، T9، T16 و…) در ابعاد و ضخامت‌های مختلف ساخته می‌شوند. هرچه ریل سنگین‌تر و بزرگ‌تر باشد، پشتبند قوی‌تر و گران‌تر خواهد بود.
• جنس فلز و کیفیت ساخت: پشتبندهایی که از فولاد آلیاژی با پوشش ضدزنگ تولید می‌شوند. دوام بیشتری دارند و به تبع آن، قیمت بالاتری نیز دارند.
• ماشین‌کاری و دقت سوراخ‌کاری: پشتبندهایی با سوراخ‌کاری دقیق‌تر و پرداخت سطحی بهتر، از نظر فنی عملکرد مناسب‌تری داشته و قیمت آن‌ها نیز بیشتر است.

در بازار ایران، قیمت هر عدد پشتبند ریل آسانسور بسته به نوع ریل، برند تولیدکننده و کیفیت ساخت به‌طور میانگین بین 80000 تا 200000 تومان برای هر عدد متغیر است. برای هر اتصال بین دو شاخه ریل، یک عدد پشتبند نیاز است.

قیمت ریل آسانسور T5 T9

ریل‌های T5 و T9 از رایج‌ترین مقاطع مورد استفاده در پروژه‌های مسکونی و اداری هستند. و بسته به اینکه برای هدایت وزنه تعادل یا کابین مورد استفاده قرار بگیرند، انتخاب می‌شوند. قیمت این ریل‌ها تحت‌تأثیر عواملی مانند نرخ ارز، برند، کیفیت ساخت، کشور سازنده و نوع ماشین‌کاری قرار دارد.

بازه قیمت ریل T5 و T9 در هر جفت بر اساس کشور و برند:

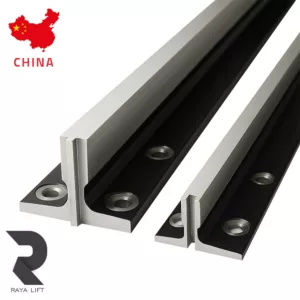

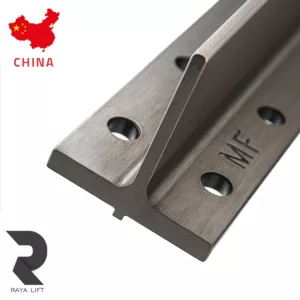

• چین مونته فرو چین، مفیل، ساورا چین 4800000 تا 5250000 تومان
• ایتالیا مونته فرو، مارازی 7500000 تا 9500000

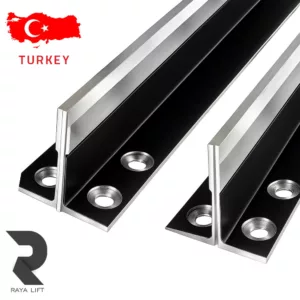

• ترکیه برندهای ترکیه‌ای متداول مانند چیلیک و آیگون 4900000 تا 5300000

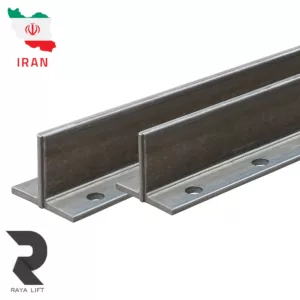

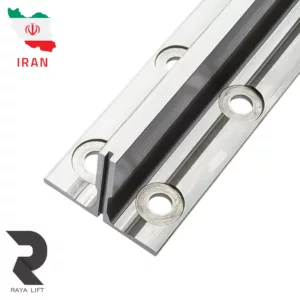

• ایران تولیدکنندگان داخلی 4200000 تا 4600000

در انتخاب ریل T5 یا T9، تنها توجه به قیمت کافی نیست. در پروژه‌هایی با ارتفاع بالا، ظرفیت سنگین یا اهمیت ایمنی بیشتر، استفاده از برندهای معتبر و باکیفیت مانند مونته فرو یا مارازی توصیه می‌شود. اما در پروژه‌های اقتصادی‌تر، ریل‌های ایرانی یا چینی با کیفیت مناسب نیز می‌توانند پاسخگوی نیاز باشند. مشروط بر آن‌که مطابق با استانداردهای نصب و بهره‌برداری استفاده شوند.

جمع بندی

ریل یکی از مهم‌ترین قطعات مکانیکی در ساختار آسانسور است. که وظیفه هدایت کابین و وزنه تعادل در مسیر عمودی را بر عهده دارد. و نقش مهمی در ایمنی، ثبات و عملکرد نرم آسانسور ایفا می‌کند.

ریل‌ها معمولاً به شکل T و در شاخه‌های 5 متری تولید می‌شوند. و بسته به تعداد توقف، ظرفیت، نوع آسانسور (کششی یا هیدرولیک) و کورس حرکتی، در مدل‌های مختلفی مانند T5، T9 و T16 مورد استفاده قرار می‌گیرند.

مهم‌ترین نکات:

• T5 معمولاً برای هدایت وزنه در آسانسورهای با ظرفیت حداکثر ۸ نفر و کورس کمتر از ۲۰–۳۰ متر کاربرد دارد.
• T9 مناسب هدایت کابین در آسانسورهای متوسط و وزنه در آسانسورهای سنگین‌تر است.
• T16 در پروژه‌های پرتوقف یا با ارتفاع زیاد برای هدایت کابین به‌کار می‌رود.

متعلقات ریل: شامل براکت، لقمه، پشتبند، پیچ و مهره است که برای اتصال و نصب ایمن ریل‌ها به دیواره چاهک استفاده می‌شوند.

سوالات متداول

• ریل آسانسور چیست و چه وظیفه‌ای دارد؟ ریل قطعه‌ای فلزی به شکل T است. که وظیفه هدایت عمودی کابین و وزنه تعادل را در چاهک آسانسور برعهده دارد.
• انواع ریل آسانسور کدام‌اند؟ رایج‌ترین مقاطع ریل شامل T5، T9، T16 است که بسته به ظرفیت و ارتفاع پروژه استفاده می‌شوند.
• تفاوت ریل T5، T9 و T16 در چیست؟ تفاوت آن‌ها در ابعاد، ضخامت و ظرفیت تحمل نیرو است. T5 برای وزنه، T9 برای کابین‌های معمولی و T16 برای آسانسورهای سنگین یا پرتوقف کاربرد دارد.
• ریل در چه طولی عرضه می‌شود؟ همه ریل‌ها به صورت شاخه‌های ۵ متری عرضه می‌شوند.
• برای محاسبه تعداد ریل در یک پروژه چه فرمولی وجود دارد؟ ارتفاع چاهک (متر) ÷ ۵ × ۲ = تعداد ریل مورد نیاز (برحسب عدد)
• پشتبند ریل چیست و آیا همراه ریل عرضه می‌شود؟ قطعه‌ای برای اتصال دو شاخه ریل به یکدیگر است. معمولاً جداگانه فروخته می‌شود و قیمت آن بین 80 تا 200 هزار تومان است.
• چه عواملی در انتخاب نوع ریل مؤثر هستند؟ ظرفیت آسانسور، تعداد توقف، کورس حرکتی، نوع آسانسور (هیدرولیک یا کششی) و استاندارد ایمنی.
• متعلقات ریل شامل چه قطعاتی است؟ براکت، لقمه، پشتبند، پیچ و مهره، که وظیفه نصب و تثبیت ریل به دیواره چاه را دارند.
• کدام برند ریل آسانسور بهترین است؟ برندهای مونته فرو ایتالیا، ساورا اسپانیا، مارازی ایتالیا از بهترین‌ها هستند. نسخه‌های چینی تحت لیسانس مانند مونته فرو چین و مفیل و ترک مانند چیلیک نیز گزینه‌های اقتصادی قابل قبول‌اند.
