یکی از ملزومات ایجاد آرامش و آسایش در ساختمان ها دستگاه آسانسور می باشد. باید دانست که آسانسور ها از قطعات مختلفی تشکیل شده اند. قطعات مکانیکی و قطعات الکترونیکی آسانسور همانند تابلو فرمان و … همگی به صورت هماهنگ در کنار یکدیگر فعالیت می کنند تا آسانسور به خوبی عمل کرده و متوقف نشود. در سراسر دنیا شرکت های مختلفی در حال طراحی و ساخت انواع قطعات آسانسور با معرفی برند های گوناگون می باشند. در کشور ما از برندهای مختلفی توسط شرکت های آسانسوری پشتیبانی می شود. رایا آسانسور با دراختیار داشتن نمایندگی برخی از برند های قطعات آسانسور داخلی و خارجی،
این محصولات را با بهترین و مناسب ترین قیمت به صورت مستقیم به سراسر کشور عرضه می دارد.
قطعات الکترونیکی آسانسور
آسانسور:
چندین سال است که در دنیا از دستگاه هایی چون آسانسور، پله برقی و پیاده رو های متحرک جهت جابجایی و حمل و نقل بار و مسافرین در بسیاری از ساختمان ها استفاده می شود. برای حفظ امنیت و استفاده صحیح از این ماشین ها، کسب آگاهی از عملکرد آن ها ضرورت دارد. باید دانست که این تجهیزات با توجه به میزان استفاده با قدرت های مختلف طراحی و تولید می شوند. در رابطه با آسانسور ها باید گفته شود که معمولا به وسیله موتور های الکتریکی فعالیت می کنند. این موتور ها از کابل کششی و یا سیستم های تعادل که مجهز به وزنه تعادل و چاه هستند و یا از پمپ مایع هیدرولیک برای به حرکت درآوردن جک استفاده می کنند. امروزه با استفاده از آسانسور از اتلاف وقت جلوگیری می شود.
برای تهیه انواع قطعات آسانسور سری به فروشگاه رایا آسانسور بزنید. رایا آسانسور با ارائه بهترین قیمت ها برای شما خرید مقرون به صرفه ای را رقم خواهد زد.
قطعات الکترونیکی آسانسور ، توضیحات
همانطور که پیشتر گفته شد، آسانسور ها از قطعات مختلفی تشکیل شده اند. آسانسور ها به دلیل استفاده از قطعات مختلف ساختار پیچیده ای دارند. در دستگاه آسانسور از قطعات الکترونیکی بسیاری استفاده شده است. هرکدام از این قطعات وظیفه مهمی را به دوش می کشد. از نمونه قطعات الکترونیکی آسانسور می توان به تابلو فرمان، جعبه رویزیون، سیستم نجات اضطراری، باطری، تابلو برق سه فاز، شستی (پنل کنترل)، فتوسل ( حسگر یا سنسور نوری)، تراول کابل، الکتروسیگنال و … اشاره نمود. تمامی این قطعات به کمک یگدیگر فعالیت نرمال آسانسور را رقم می زنند. وجود هرگونه ایراد یا مشکل در هر کدام از این قطعات تآثیر مستقیم روی عملکرد دیگر قطعات دارد که این موضوع باعث می شود تا آسانسور برای مدتی متوقف بماند. همچنین استفاده از قطعات نامرغوب و تقلبی نیز سبب همین مشکل می شود.
برای داشتن آسانسور سالم و ایده آل باید حتما از نحوه عملکرد قطعات آن حداقل اطلاعاتی را کسب نمود. به همین منظور شرکت در کلاس های آموزشی آسانسور این امکان را فراهم می کند تا با شناخت کافی از آسانسور بهترین استفاده را داشت. برای کسب اطلاعات از قطعات آسانسور می توانید از متخصصین و کارشناسان در نمایندگی رایا آساسور کمک بگیرید. رایا با ارائه تکنیک های فنی در آموزش قطعات آسانسور، نصب، تعمیر و نگهداری آن ها به شما علاقه مندان این امکان را می دهد تا در ترویج فرهنگ استفاده صحیح از آسانسور سهیم باشید.
قطعات الکترونیکی آسانسور ، تابلو فرمان
تابلو فرمان یکی از قطعات اصلی و مهم در آسانسور است که مسئولیت کنترل حرکت کابین آسانسور و نیز اعلام وضعیت های مختلف را به عهده دارد. تابلو فرمان ها معمولا در دو نوع تک سرعته (3VF) و دو سرعته (AC2) تولید می شوند. باید توجه کرد که هر کدام از این تابلو ها باید موتور گیربکس یا گیرلس آسانسور مخصوص به خود را داشته باشند. یعنی اینکه برای تابو فرمان های دو سرعته موتور آسانسور باید دو سرعت دور تند و دور کند داشته باشد. ولی برای تابلو فرمان های تک سرعته طبعا موتور آسانسور باید دارای یک دور سرعت باشد.
از دیگر وظایف تابلو فرمان می توان به، کنترل جهت حرکت و سرعت موتور اصلی، پردازش دستورات از کابین و طبقات آسانسور، کنترل تجهیزات الکتریکی ( ترمز ها، سوئیچ ها، درب کابین و … )، نظارت دقیق بر حرکت کابین و حفظ ایمنی های لازم، پاسخگویی و پردازش درخواست های الکتریکی بخش های مختلف آسانسور و … اشاره کرد. تابلو های کنترل آسانسور معمولا در موتور خانه نصب می شوند.
برخی از تابلوهای کنترل آسانسور متداول در بازار
در حال حاضر در کشور ما شرکت های مختلفی در حال طراحی و تولید انواع مختلف تابلو فرمان آسانسور در سطح کیفی متفاوت هستند.
از جمله آن ها می توان به:
- تابلو فرمان پار کنترل
- تابلو فرمان آرمان فراز پیمان
- تابلو فرمان داتیس
- تابلو فرمان آریان کنترل
- تابلو فرمان پایا
- تابلو فرمان السا
اشاره نمود.
جعبه رویزیون آسانسور ( ساده و کارکدک )
یکی از قطعات الکترونیکی مهم آسانسور که اتصالات الکتریکی روی کابین آسانسور به تابلو فرمان بر عهده آن است جعبه رویزیون می باشد. جعبه رویزیون ها در دو مدل ساده و کارکدک ساخته می شوند که در ادامه با قابلیت های آنها آشنا خواهیم شد. از امکانات جعبه رویزیون ساده می توان به:
- کلید قطع اضطراری جهت ممانعت از حرکت ناخواسته آسانسور،
کلید انتخاب وضعیت نرمال و رویزیون برای آسانسور،
کلیدهای فشاری برای حرکت آسانسور در وضعیت رویزیون به سمت بالا و پایین،
کلید RUN جهت افزایش ایمنی،
آژیر پیزو Pizeo،
استفاده از ترمینال های استاندارد با تفکیک رنگ برای جداسازی سطوح مختلف ولتاژ،
استفاده از مارکینگ استاندارد برای نامگذاری ترمینالها و ارتباطات مربوط به مشتری،
فضای حفاظتی برای پوش باتن و کلید گردان
اشاره نمود. باید دانست که در این نوع جعبه، دو تراول کابل از سمت تابلو فرمان به طرف کابین می رود.
امکانات جعبه رویزیون کارکدک عبارت اند از :
- برد الکترونیکی کارکدک جهت کاهش سیم های ارتباطی تراول کابل،
باطری جهت تامین برق آژیر و لامپ اضطراری داخل کابین ( در مواقع قطع برق )،
کلید قطع اضطراری جهت ممانعت از حرکت ناخواستۀ آسانسور،
کلید انتخاب وضعیت نرمال و رویزیون برای آسانسور،
کلیدهای فشاری برای حرکت آسانسور در وضعیت رویزیون ورودی و خروجی ها
کلید RUN جهت افزایش ایمنی، به آژیر پیزو Pizeo،
استفاده از مارکینگ استاندارد برای نامگذاری ترمینالها و ارتباطات مربوط به مشتری،
جعبه مقاوم با رنگ الکترواستاتیک،
استفاده از ترمینالهای استاندارد با تفکیک رنگ ، برای جدا سازی سطوح مختلف ولتاژ.
نمایندگی معتبر قطعات آسانسور در ایران
مجموعه رایا آسانسور با بیش از دو دهه فعالیت خود را به صورت کاملا حرفه ای و پیشرفته در حوزه فروش، نصب، تعمیر و سرویس و نگهداری انواع آسانسور و قطعات آن آغاز نموده است. رایا آسانسور بدون واسطه واردات برخی از انواع قطعات آسانسور را انجام می دهد. البته در ایران نیز قطعات مختلفی مرتبط با آسانسور تولید می شود که مجموعه رایا آسانسور نمایندگی فروش، نصب و راه اندازی برخی از آنان را نیز در اختیار دارد. رایا آسانسور کلیه قطعات را با سطح کیفی بالا به صورت مستقیم
با توجه به نیاز بازار کشور و البته متناسب با درخواست مشتریان به سراسر کشور ارائه می دهد.
قطعات الکترونیکی آسانسور
باطری آسانسور
باطری آسانسور نیز یکی از قطعات الکترونیکی آسانسور می باشد. در اکثر تابلو فرمان ها از باطری 12 ولت 7.5 آمپر که دارای قیمت کمتری نسبت به باطری 12 ولت 9.2 آمپر دارد استفاده می گردد. در سیستم نجات اضطراری آسانسور از باطری هایی با ظرفیت های مختلفی با توجه به ظرفیت و مدل آسانسور و نیز ابعاد جعبه فرمان آسانسور استفاده می شود. در این سیستم معمولا باطری های سیلد اسید بکار برده می شوند. در بیشتر آسانسور های خانگی و اداری از باطری های 12 ولت و 7/5 آمپر برای تأمین جریان در سیستم نجات اضطراری آسانسور استفاده می کنند. برای اطلاع از قیمت دقیق قطعات اصلی برند های معتبر آسانسور همانند، قیمت موتور آسانسور بهران فقط به نمایندگی رایا آسانسور مراجعه نمایید.
تراول کابل آسانسور

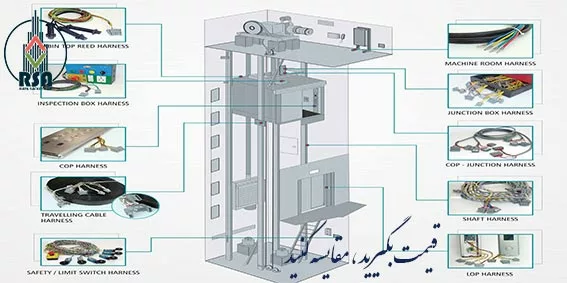

تراول کابل از چند رشته سیم برق که در یک راستا توسط یک پوسته به شکل تخت کنار هم قرار گرفته اند، تشکیل شده است. این کابل برقرار کننده ی رابطه ی بین تابلو فرمان آسانسور و کابین آسانسور می باشد. مطمئنا تراول کابل باید از یک جنس انعطاف پذیر و با مرغوبیت بالا و بسیار مستحکم ساخته شود زیرا دائم در حال حرکت است. تراول کابل توسط رشته های سیم برق خود ترمینال های تابلو فرمان را به جعبه رویزیون کابین وصل می کند. این کابل از یک سمت به تابلو فرمان و از سمت دیگر به زیر کابین اتصال دارد و مدام به همراه آسانسور بالا و پایین می رود. در واقع تراول کابل ارتباط بین کابین و مدار کنترل را برقرار می کند.
رایا آسانسور علاوه بر فروش قطعات آسانسور، از صفر تا صد خدمات آسانسور را با رعایت نکات ایمنی به انجام می رساند.
شما می توانید با خیالی آسوده یافتن علت خراب شدن آسانسور خود را به سرویسکاران و تعمیرکاران ماهر رایا بسپارید.
سیستم نجات اضطراری آسانسور
در زمان قطعی برق یا قظعی سه فاز یا حتی افزایش یا کاهش ولتاژ تنها یکی از فازها در هنگام حرکت آسانسور، سیستم نجات اضطراری اتوماتیک وار فعال شده و کنترل موتور آسانسور را به دست می گیرد. این سیستم با توجه به محاسبات دقیق و سریع جریان، راحت ترین نوع چرخش موتور را انتخاب کرده و کابین آسانسور را به نزدیکترین طبقه رسانده، در را باز می کند، سرنشینان را آزاد کرده و غیر فعال می شود.
سیستم نجات اضطراری آسانسور در زمان کوتاهی آسان ترین نوع و جهت چرخش موتور (بالا و پایین) را مشخص می نماید.
بعد از آن به موتور دستور چرخش در جهت تعیین شده را القا می کند.
طبیعتا اگر آسانسور خالی باشد وزنه سنگین تر خواهد بود.
در این صورت هدایت حرکت کابین به سمت بالا برای موتور راحت تر است.
زیرا گردش موتور در آن جهت به شدت جریان کمتری نیاز دارد.
