طول ریل آسانسور

طول ریل آسانسور به طور معمول 5 متر می باشد. ریل از قطعات اصلی و مهم آسانسور محسوب می شود. در نصب این قطعه باید بسیار دقت نمود. ریل در مراحل اولیه نصب آسانسور بکاربرده می شود. ریل ها باید به صورت عمودی و موازی در چاه آسانسور نصب شوند. موارد استفاده ریل آسانسور در هدایت کابین و وزنه تعادل در راستای حرکت عمودی و جلوگیری از نوسانات افقی کابین و تحمل وزن کابین در زمان عملکرد ترمز ایمنی است.

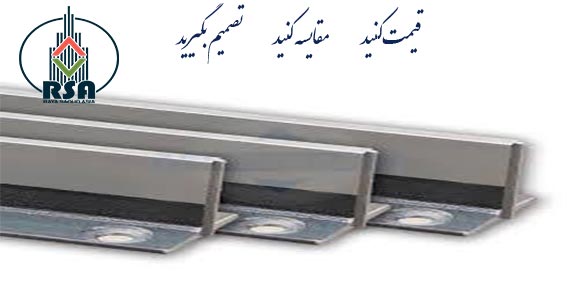

طول ریل آسانسور

ریل آسانسور از مهمترین قطعات مکانیکی آسانسور به شمار می رود. با توجه به ظرفیت، سرعت، تعداد ایستگاه و طول چاه آسانسور از ریل استفاده می شود. ریل هایی که برای کابین استفاده می شود با ریل هایی که در امتداد هم در چاه نصب می شوند متفاوت است.

در محاسبات این موضوع در نظر گرفته می شود که چه نوع ریلی برای کابین و چه نوع ریلی برای قاب وزنه استفاده شود. زیرا ریل ها نقش مهمی در حرکت صحیح آسانسور دارند. هدایت کابین و وزنه تعادل به عهده این قطعه است. در نصب آسانسور طول ریل آسانسور نیز دارای اهمیت است.

طول ریل آسانسور ، توضیح

توجه به طول ریل آسانسور از موارد مهم در نصب آسانسور است. باید دانست که ریل ها به طور معمول در شاخه های 5 متری و در ضخامت های مختلف، با سطح مقطعی T شکل ساخته می شوند. در دو سر ریل ها یک زبانه و یک شیار به صورت نری و مادگی طراحی شده است تا در زمان نصب به هم چفت شوند.

باید توجه نمود که ریل ها باید حتما شاقول شده تا به راحتی به طور موازی با یکدیگر در چاه آسانسور نصب شوند. در بیشتر شرکت های تولید کننده ریل آسانسور، ریل ها با شاخه های 5 متری تولید می شوند، اما در بعضی مواقع که وزن ریل سنگین باشد به صورت شاخه های 3 متری ساخته می شوند.

که آنها نیز کاربرد خاص خود را دارند. در خرید قطعات آسانسور باید به طول ریل آسانسور توجه نمود.

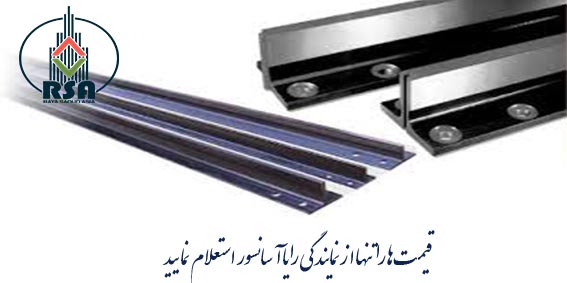

طول ریل آسانسور



ویژگی ریل مناسب

انتخاب ریل مناسب نیز همانند دیگر قطعات آسانسور بسیار مهم است. ریل ها بسان چارچوب و پایه های آسانسور در چاه قرار می گیرند. به همین علت باید دارای کیفیت باشند. معمولا همراه با ریل ها پشت بند آنها نیز عرضه می شود.

  • سطح ریل ها باید ماشینکاری شده باشد
  • کوچکترین خمیدگی یا پیچ خوردگی نداشته باشد
  • باید دقت داشت که حتما از جنس فولاد ساخته شده باشد
  • مراحل استاندارد را طی کرده باشد (دارای استاندارد باشد)
  • باید اصیل باشد
  • باید دارای پشت بند مخصوص خود باشد
  • باید در برابر ضربه و فشارهای ناگهانی مقاومت داشته باشد
  • طول ریل آسانسور باید 5 متر باشد
  • باید دارای قیمت مناسبی باشد.

توجه به این نکته لازم است که قیمت بالای هر ریل، منوط بر باکیفیت بودن آن نیست. بنابراین در انتخاب ریل آسانسور دقت نموده و حدالامکان این قطعه را از نمایندگی های معتبر همچون نمایندگی رایا آسانسور خریداری نمایید. همانطور که گفته شد طول ریل آسانسور 5 متر می باشد.

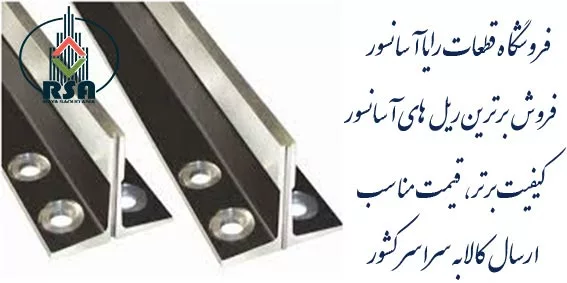

طول استاندارد ریل آسانسور

ساخت ریل آسانسور

ریل های آسانسور از جنس فولاد ساخته می شوند.

ساخت ریل آسانسور به دو روش کشش سرد و ماشین کاری صورت می گیرد.

در ابتدا عملیات نورد انجام می شود.

نورد فرایند شکل دهی به مواد اولیه است.

بدین صورت که مواد از بین دو غلطک عبور کرده و به شکل مورد نظر می رسد.

در فرآیند نورد دمای مواد در زمان تغییر شکل بسیار مهم است.

در ساخت ریل ها باید به ابعاد کلی و طول ریل آسانسور توجه کامل داشت.

می توان گفت با توجه به دستگاه های بکار رفته شده و ضخامت نهایی ریل ها و البته ویژگی های سطحی در نورد است که نوع نورد گرم و سرد مشخص می شود. در فرآیند ماشین کاری، صافکاری و صیقلی نمودن ریل آسانسورها به وسیله ماشین کاری صورت می‌پذیرد و این امر موجب، حرکت نرم کابین آسانسور در سرعت‌های بالا می‌شود.

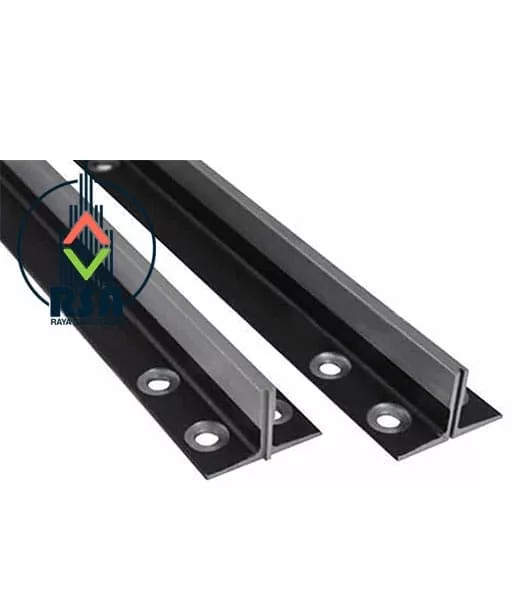

طول استاندارد ریل آسانسور

در فرایند نورد سرد ورق‌ ها تحت فشار بسیار بالایی قرار گرفته و شکل مورد نظر را پیدا خواهند نمود. در روش کشش سرد مقاومت فشاری و کشش محصول نهایی بالاتر است. در نورد گرم شمش فولادی بعد از رسیدن به دمای مورد نظر در کوره های نورد بعد از گذشتن از چند مجموعه غلطک در حال چرخش، با کاهش متوالی مقطع در نهایت به شکل مورد نظر تبدیل می شود.

در این نورد دمای مواد باید بالاتر از ۸۰۰ تا ۱۱۰۰ درجه سانتی گراد باشد. اما نورد سرد در دمای محیط کار و حداکثر تا ۲۰۰ درجه سانتی گراد انجام می شود. هدف از این نوع نورد کاهش ضخامت ورق با فشار زیاد است. در نورد سرد اکسیداسیون و تلورانس کمتر و تولید سطح بهتری برای ریل های آسانسور حاصل می شود.

در این نورد روغن کاری آسان تر صورت می گیرد.

رایا آسانسور یکی از بزرگترین مراکز فروش ریل آسانسور در ایران شناخته شده است.

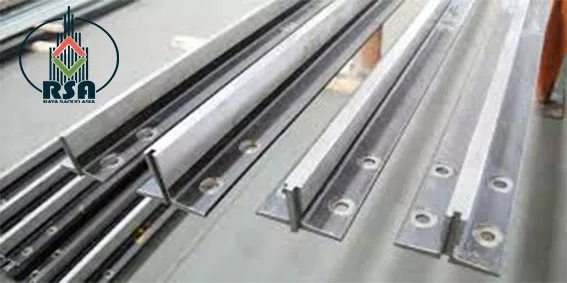

طول ریل آسانسور

در فرآیند تولید ریل آسانسور از جمله نکات مهمی که به آن باید توجه نمود،

ابعاد ریل است. همانطور که گفته شد به طور معمول طول ریل آسانسور 5 متر می باشد و نوع سنگین آن به صورت 3 متر ساخته می شود. اما چرا طول ریل آسانسور 5 متر در نظر گرفته می شود؟ شاید یکی از دلایل مهم آن چک نمودن پارامتر هایی نظیر صاف یا موازی بودن ریل ها باشد.

در واقع به طور کلی می توان گفت که صنعتگران و نصابان طول 5 متر را طول بهینه برای تولید ریل آسانسور می دانند.

باید دانست که قیمت ریل در افزایش و کاهش قیمت آسانسور نقش مهمی دارد.

کاربرد ریل T5  T9  T16

ظرفیت، سرعت و ارتفاع آسانسور از مهمترین آیتم های قابل توجه در انتخاب ریل مناسب است.

ظرفیت:

  • آسانسور های تا 8 توقف و ظرفیت کمتر از 8 نفر      (برای قاب وزنه ریل تی5 و برای حرکت کابین ریل تی9 )
  • آسانسور های بیشتر از 8 توقف و ظرفیت تا 8 نفر      (برای قاب وزنه ریل تی5 و برای حرکت کابین ریل تی16 )
  • آسانسورهای بین 8 تا 12 نفره و سرعت حرکت کمتر از 1/6 متربر ثانیه      (برای قاب وزنه ریل تی9 و برای حرکت کابین ریل تی16)
  • آسانسورهای بین 8 تا 12 نفره و سرعت حرکت بیشتر از 1/6 متربر ثانیه      (برای قاب وزنه ریل تی9 و برای حرکت کابین ریل تی16)

سرعت:

آیتم سرعت بایستی با یکی از آیتم های ظرفیت یا ارتفاع آسانسور تلفیق گردد تا بتوان انتخاب مناسب ریل را انجام داد.

طول ریل آسانسور از نکات مهم در ساخت آن است.

با خرید آبلاین قطعات آسانسور از رایا خرید مطمئنی خواهید داشت.

ارتفاع:

  • در طول مسیر حرکت کمتر از 30 متر برای قاب وزنه ریل تی5 و برای حرکت کابین ریل تی9
  • در طول مسیر حرکت بیشتر از 30 متر برای قاب وزنه ریل تی5 و برای حرکت کابین ریل تی16
  • در طول مسیرحرکت کمتر از 50 متر برای قاب وزنه ریل تی9 و برای حرکت کابین ریل تی16
  • در طول مسیر حرکت بیشتر از 50 متر برای قاب وزنه ریل تی9 و برای حرکت کابین ریل تی16

نکات مهم در نصب ریل آسانسور

محکم کردن ریل ها به ساختمان

اتصال دقیق لبه ریل ها به هم در یک راستا

جلوگیری از برخورد وسایل جوشکاری با لبه ی ریل ها

دقت در حمل و نقل ریل ها و جلوگیری از خال زدگی و پیچ و تاب

موازی بودن آنها در چاه آسانسور و …

شما می توانید قیمت تجهیزات آسانسور را از رایا جویا شوید.
