طراحی و تولید تابلو فرمان آسانسور با رویکردی مدرن، مهندسی‌شده و قابل اعتماد
وقتی برای یک پروژه آسانسور تابلو فرمان انتخاب می‌کنید، نام برند فقط یکی از اطلاعات موردنیاز شماست. سؤال مهم‌تر این است که تابلو با موتور، سرعت، تعداد توقفها و شیوه راهاندازی آسانسور شما هماهنگ باشد. شاید برای یک ساختمان مسکونی با موتور گیربکس، یک مدل ساده‌تر پاسخ‌گو باشد؛ اما پروژه‌ای با موتور گیرلس یا نیاز به کنترل دقیقتر حرکت، انتخاب دیگری بخواهد. شناخت محصولات شرکت آسانسور داتیس کمک میکند این تفاوت را پیش از خرید ببینید.
داتیس در حوزه طراحی و تولید تابلو فرمان آسانسور، درایو و تجهیزات وابسته به کنترل حرکت فعالیت میکند. در میان محصولات آن، تابلوهای مجهز به درایو زیما L100 و L200، تابلو با درایو اکستریم و سیستم نجات اضطراری دیده می‌شوند. این تنوع به معنی مناسب‌بودن همه مدل‌ها برای همه ساختمان‌ها نیست. هر ترکیب، شرایط فنی و کاربرد خودش را دارد.
در این راهنما ابتدا جایگاه داتیس و نقش تابلو فرمان را مرور می‌کنیم، سپس مدل‌ها را کنار هم می‌گذاریم و در پایان به سراغ UPS، عوامل مؤثر بر قیمت و نکاتی می‌رویم که هنگام سفارش باید از فروشنده و مجری پروژه بپرسید.

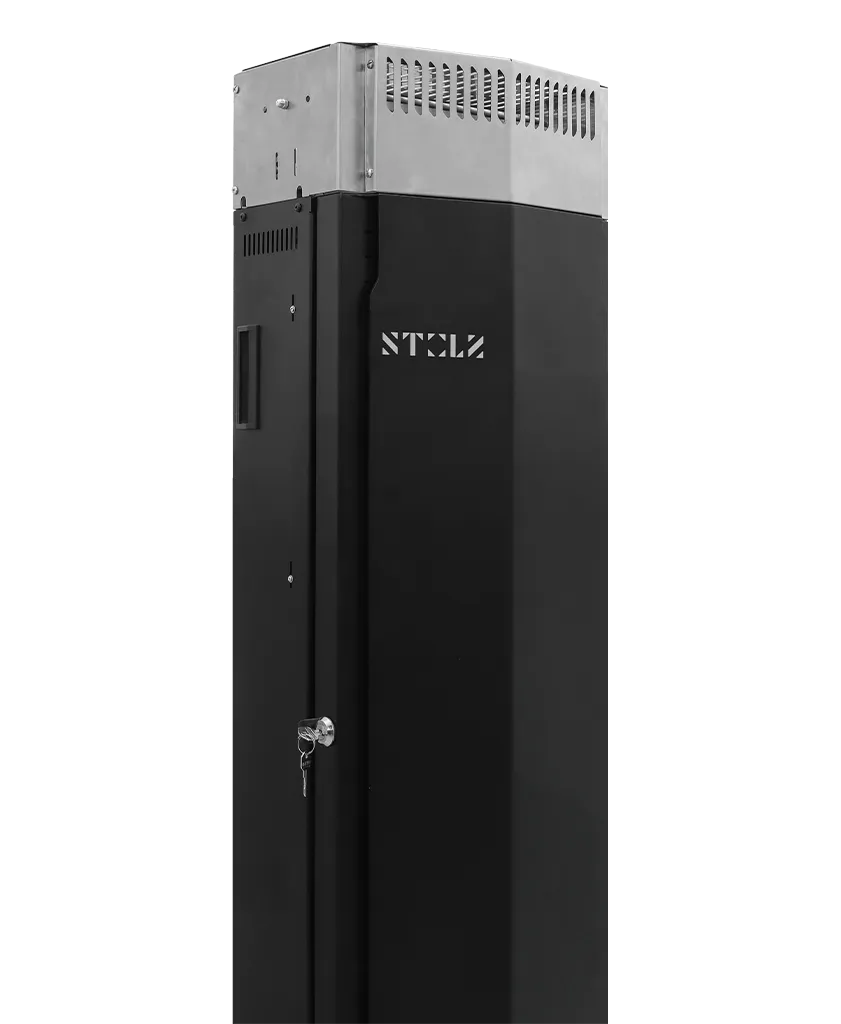

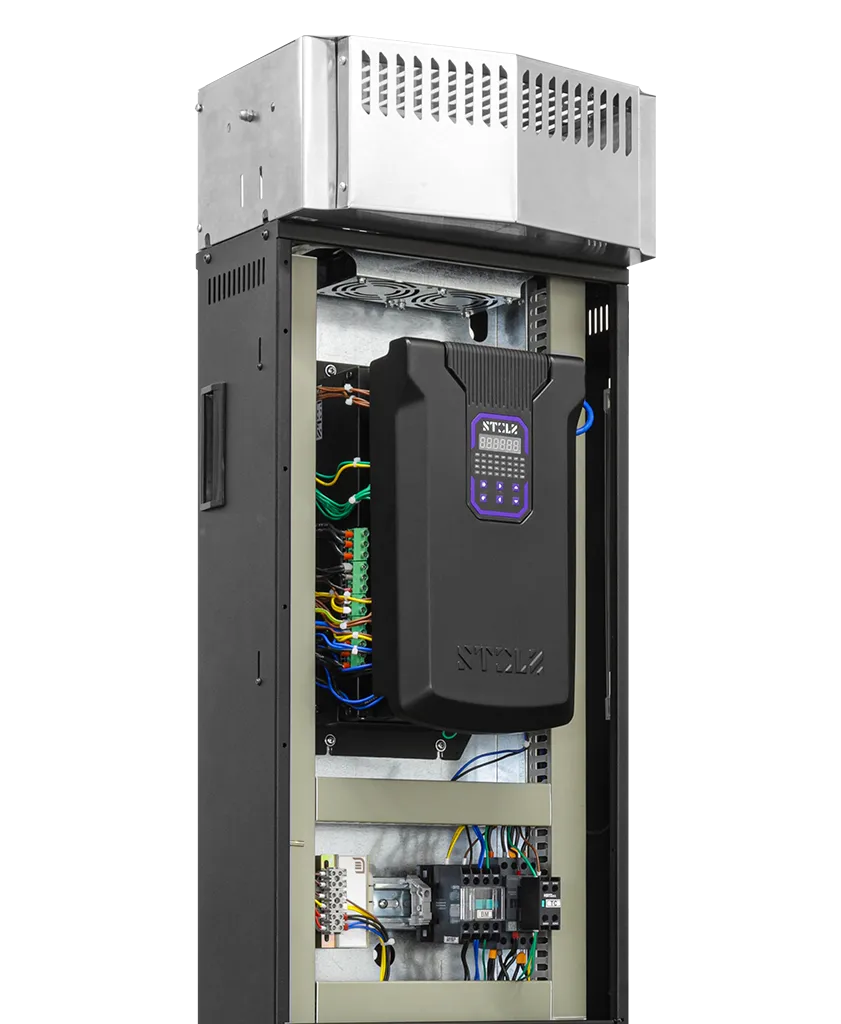

داتیس را بیشتر با تابلو فرمان آسانسور می‌شناسند؛ قطعه‌ای که فرمان‌های شستی، وضعیت مدارهای ایمنی و اطلاعات مربوط به حرکت کابین را دریافت میکند و عملکرد اجزای مرتبط را طبق تنظیمات پروژه هماهنگ می‌سازد. درایو نیز بخشی از این مجموعه است که کنترل حرکت موتور را بر عهده دارد. کیفیت حرکت نهایی حاصل همکاری همین تجهیزات با موتور، ترمز، انکودر در صورت نیاز، سیم‌کشی و تنظیمات درست است.
در سبد محصولات داتیس، تابلوهای مناسب موتور گیربکس و مدل‌هایی با قابلیت استفاده در پروژههای گیرلس دیده می‌شود. سیستم نجات اضطراری، جعبه رویزیون و بعضی تجهیزات جانبی هم در کنار تابلوها عرضه می‌شوند. برای خریدار، مزیت آشنایی با این خانواده محصولات آن است که می‌تواند تابلو و تجهیزات مکمل را به‌صورت یک مجموعه بررسی کند: آیا درایو با موتور هماهنگ است؟ آیا پروژه به انکودر نیاز دارد؟ سیستم نجات اضطراری چگونه به تابلو متصل می‌شود؟
اگر هنوز میان برندها تصمیم نگرفته‌اید، ابتدا راهنمای قیمت تابلو فرمان آسانسور را بخوانید تا معیارهای عمومی انتخاب را بشناسید. این صفحه درباره خود شرکت آسانسور داتیس و تفاوت مدل‌های آن است، نه مقایسه قیمت همه برندهای بازار.
نام‌های L100، L200 و اکستریم به یک محصول واحد اشاره نمی‌کنند. تفاوت آنها فقط در عدد یا ظاهر تابلو نیست؛ نوع موتور قابل استفاده، شیوه کنترل و دامنه نیازهای پروژه نیز در انتخاب اثر دارد. جدول زیر برای غربال اولیه است. تصمیم نهایی باید با پلاک موتور، نقشه پروژه و مشخصات نسخه‌ای که عرضه می‌شود گرفته شود.
این جدول جای محاسبه فنی را نمی‌گیرد. برای مثال، تعداد واحدهای ساختمان به‌تنهایی مشخص نمی‌کند باید L100 خرید یا L200. توان و جریان موتور، ظرفیت کابین، سرعت طراحی، تعداد توقفها، نوع تعلیق و شیوه کنترل موتور باید کنار هم بررسی شوند.
در میان گزینههای شرکت آسانسور داتیس، L100 برای پروژه‌ای مطرح می‌شود که موتور گیربکس دارد و به کنترل متناسب با یک آرایش ساده‌تر نیازمند است. در معرفی این خانواده، کارکرد بدون بازخورد مستقیم انکودر یا همان Open Loop مطرح است. به زبان ساده، در این حالت برای کنترل حرکت از انکودر موتور بازخورد گرفته نمی‌شود. همین موضوع می‌تواند از پیچیدگی تجهیزات و راهاندازی بکاهد، به شرط آنکه با نیاز واقعی آسانسور سازگار باشد.
اگر ساختمان مسکونی شما سرعت معمولی دارد و مشخصات موتور با نسخه عرضه‌شده L100 هماهنگ است، این مدل ارزش بررسی دارد. بااین‌حال، «مسکونی‌بودن» مجوز انتخاب خودکار نیست. دو ساختمان با تعداد طبقات برابر ممکن است ظرفیت کابین، وزن تجهیزات و شرایط حرکت متفاوتی داشته باشند. حتی در پروژه‌ای که از نظر تعداد توقفها ساده به نظر می‌رسد، جریان موتور می‌تواند انتخاب تابلو را تغییر دهد.
هنگام استعلام L100، فقط عبارت «تابلو داتیس زیما» را به فروشنده نگویید. توان موتور، جریان درج‌شده روی پلاک، سرعت، تعداد توقفها و نوع درب را اعلام کنید. بپرسید تابلو با چه کنترلر و جعبه رویزیونی تحویل می‌شود و آیا سیستم نجات اضطراری در پیش‌فاکتور لحاظ شده است یا جداگانه محاسبه می‌شود. این چند سؤال، مقایسه دو پیشنهاد ظاهراً مشابه را آسان‌تر میکند.
نکته دیگر کیفیت حرکت است. درایو و تابلو می‌توانند حرکت را کنترل کنند، اما لرزش شروع حرکت یا اختلاف تراز توقف همیشه از خود تابلو ناشی نمی‌شود. تنظیم ترمز، وضعیت موتور، بالانس کابین و وزنه تعادل و پارامترهای راهاندازی نیز اثر دارند. بهتر است مجری پروژه پیش از تحویل نهایی، حرکت آسانسور را در شرایط بار و رفت‌وآمد واقعی آزمایش کند.
L200 برای خریدارانی مطرح است که در خانواده تابلوهای گیربکس داتیس به دامنه بیشتری از انتخاب توان یا حالت کنترل نیاز دارند. مطابق معرفی داتیس، این مدل می‌تواند بسته به پیکربندی در حالت Open Loop یا Close Loop به کار رود. در حالت دوم، اطلاعات انکودر در کنترل حرکت موتور استفاده می‌شود. اینکه پروژه واقعاً به این حالت نیاز دارد یا خیر، باید از طراحی آسانسور مشخص شود.
همین تفاوت، یکی از پاسخ‌های اصلی به پرسش «L100 بخرم یا L200؟» است. اگر موتور و طرح اجرا نیازی به انکودر ندارند، صرفِ بالاتر بودن شماره مدل دلیل کافی برای پرداخت هزینه بیشتر نیست. از سوی دیگر، اگر مشخصات پروژه کنترل همراه با انکودر را می‌طلبد، باید مدلی انتخاب شود که پشتیبانی لازم را در نسخه مورد سفارش داشته باشد. انتخاب باید از نیاز پروژه شروع شود، نه از نام محصول.
داتیس برای L200 توان‌های مختلفی معرفی کرده است. با وجود این، تطبیق توان اسمی درایو با عدد کیلووات موتور به‌تنهایی کافی نیست؛ جریان نامی موتور و شرایط کار نیز اهمیت دارد. از فروشنده بخواهید توان دقیق نسخه پیشنهادی، اقلام همراه، نوع اتصال انکودر و شرایط پشتیبانی آن را در پیش‌فاکتور بنویسد. اگر پروژه نیم‌طبقه، دو ورودی کابین یا آرایش خاص شستی‌ها دارد، این اطلاعات را پیش از ثبت سفارش مطرح کنید تا درباره امکانات و تنظیمات لازم پاسخ مشخص بگیرید.
برای مقایسه محصول در فروشگاه، می‌توانید از بخش مدل‌های تابلو فرمان آسانسور رایالیفت شروع کنید. هنگام بررسی قیمت، مطمئن شوید دو پیشنهاد مورد مقایسه، توان و تجهیزات همراه یکسانی دارند.
درایو اکستریم در مجموعه محصولات داتیس برای پروژه‌هایی مطرح است که به امکانات کنترلی گسترده‌تر نیاز دارند. داتیس این خانواده را برای کاربردهای گیربکس و گیرلس معرفی میکند؛ بنابراین نباید آن را صرفاً «تابلوی مخصوص موتور گیرلس» دانست. نوع موتور و پیکربندی سفارش تعیین میکند کدام نسخه برای پروژه مناسب است.
در موتور گیرلس، بررسی سازگاری درایو و انکودر اهمیت ویژه‌ای دارد. برای انتخاب تابلو باید نوع موتور، اطلاعات پلاک، مشخصات انکودر و شیوه راهاندازی در اختیار کارشناس فنی باشد. در پروژه گیربکس نیز ممکن است امکانات اکستریم متناسب با نیاز طراحی باشد، اما این موضوع باید با هزینه و شرایط اجرای پروژه سنجیده شود. خرید یک مدل پیشرفته‌تر بدون استفاده از قابلیت‌های موردنیاز، انتخاب اقتصادی دقیقی نیست.
از قابلیت‌هایی که داتیس برای اکستریم معرفی میکند، امکان کنترل حرکت با اطلاعات موقعیت و تنظیمات مربوط به نزدیک‌شدن کابین به طبقه است. نتیجه‌ای که مسافر حس میکند ــ شروع حرکت، کاهش سرعت و هم‌سطح‌شدن با طبقه ــ به نصب و تنظیم درست کل سیستم وابسته است. بنابراین عبارت‌هایی مانند «توقف کاملاً بدون خطا» یا «حرکت بدون لرزش در هر پروژه» معیار مناسبی برای خرید نیستند. از مجری بخواهید روش راهاندازی، آزمون حرکت و شیوه پشتیبانی پس از تحویل را توضیح دهد.
اکستریم همچنین برای پروژه‌هایی که موتور گیرلس دارند، سؤال‌های اجرایی بیشتری ایجاد میکند: آیا کارت و کابل مناسب انکودر در اقلام سفارش وجود دارد؟ تیون موتور طبق دستورالعمل همان نسخه چگونه انجام می‌شود؟ سیستم نجات اضطراری با این ترکیب چه مشخصاتی باید داشته باشد؟ پاسخ مکتوب به این پرسش‌ها، از اختلاف‌نظر در زمان نصب و تحویل جلوگیری میکند.
قطع برق یکی از موقعیت‌هایی است که عملکرد تابلو، منبع انرژی پشتیبان و تنظیمات آسانسور باید با هم هماهنگ باشند. سیستم نجات اضطراری یا UPS با هدف فراهم‌کردن انرژی لازم برای انتقال کنترلشده کابین به محدوده توقف و فراهمشدن شرایط خروج مسافر به کار میرود. عملکرد دقیق آن به وضعیت آسانسور، شارژ و سلامت باتری‌ها، ظرفیت سیستم و اجرای صحیح مدارها بستگی دارد.
خریدار گاهی UPS را بر اساس یک عدد روی بدنه انتخاب میکند. اما عدد توان ظاهری، به‌تنهایی زمان کارکرد، توانایی جابه‌جایی کابین یا سازگاری با هر موتور را نشان نمی‌دهد. نوع تابلو فرمان، موتور، بار کابین، شرایط مکانیکی و نحوه اتصال باید بررسی شوند. همین‌طور وجود UPS جایگزین سرویس دوره‌ای، رسیدگی به باتری و آزمایش عملکرد نجات در زمان تحویل نمی‌شود.
در مجموعه داتیس، نام مدل‌های ۱٫۲ و ۱٫۸ کاوا برای سیستم نجات اضطراری دیده می‌شود. پیش از سفارش هرکدام، مشخصات همان محصول موجود در بازار و نقشه اتصال آن را از فروشنده دریافت کنید. نصب و آزمون این سیستم باید توسط فرد متخصص و مطابق دستورالعمل تابلو و UPS انجام شود.
UPS داتیس با نام ۱٫۲ کاوا یکی از گزینه‌هایی است که میتوان برای سیستم نجات اضطراری بررسی کرد. «۱٫۲ کاوا» بیانگر توان ظاهری نامی است و پاسخ نهایی به این سؤال نیست که دستگاه برای آسانسور شما کافی خواهد بود. ممکن است دو آسانسور با ظرفیت اسمی مشابه، به دلیل تفاوت موتور، وزن کابین یا وضعیت بالانس، شرایط متفاوتی برای عملیات نجات داشته باشند.
اگر این مدل به شما پیشنهاد شد، از فروشنده بخواهید سازگاری آن را با مدل دقیق تابلو، توان و جریان موتور و مشخصات باتری تأیید کند. اقلام همراه، روش اتصال و آزمون عملی پس از نصب نیز باید روشن باشند. در تصمیم خرید، به‌جای تکیه بر نام مدل، به پاسخ فنی مکتوب برای پروژه خودتان اتکا کنید.
مدل ۱٫۸ کاوا نیز در خانواده سیستم‌های نجات اضطراری داتیس معرفی شده است. بالاتر بودن عدد نامی نسبت به مدل ۱٫۲، به‌تنهایی به معنی انتخاب بهتر برای همه آسانسورها نیست. ظرفیت مناسب باید با نیاز الکتریکی و شرایط مکانیکی همان پروژه سنجیده شود و با نقشه تابلو فرمان مطابقت داشته باشد.
هنگام مقایسه دو مدل، علاوه بر قیمت دستگاه، تعداد و مشخصات باتری‌های موردنیاز، فضای نصب، اقلام اتصال و شرایط نگهداری را بپرسید. پس از راهاندازی نیز عملکرد سیستم باید در شرایط کنترلشده آزمایش و نتیجه آن ثبت شود. این آزمون نشان میدهد ترکیب واقعی تابلو و UPS چگونه کار میکند؛ موضوعی که از روی نام تجاری یا عدد کاوا به‌تنهایی معلوم نمی‌شود.
یک روش ساده برای شروع انتخاب این است که ابتدا نوع موتور را مشخص کنید. اگر موتور گیربکس دارید، می‌توانید L100 و L200 را متناسب با توان، سرعت و نیاز به انکودر بررسی کنید. اگر موتور گیرلس دارید، از همان ابتدا سراغ نسخه‌ای بروید که سازگاری آن با موتور و انکودر پروژه تأیید می‌شود؛ اکستریم یکی از گزینههای قابل بررسی در سبد داتیس است.
مرحله بعد، شناخت شرایط حرکت است. تعداد توقفها، فاصله طبقات، سرعت طراحی و تعداد دفعات استفاده از آسانسور بر مشخصات اجرایی اثر می‌گذارند. برای مثال، ساختمان دارای نیم‌طبقه یا دو ورودی کابین باید این موارد را در زمان انتخاب و تنظیم تابلو اعلام کند. اگر تابلو برای نوسازی آسانسور موجود تهیه می‌شود، مشخصات قطعاتی که قرار است حفظ شوند هم مهم است؛ به‌خصوص موتور، انکودر، شستی‌ها و سیستم نجات اضطراری.
در پایان، پیشنهادها را با مشخصات یکسان مقایسه کنید. یک پیش‌فاکتور ممکن است فقط تابلو اصلی را شامل شود و دیگری جعبه رویزیون یا UPS را هم در نظر گرفته باشد. نام مدل یکسان، الزاماً به معنی یکسان‌بودن توان، تجهیزات همراه یا خدمات نصب نیست. مقایسه زمانی مفید است که دامنه تحویل هر پیشنهاد روشن باشد.
برای دریافت پیشنهاد دقیق از رایالیفت، بهتر است اطلاعات زیر را پیش از تماس کنار بگذارید. اگر بخشی را نمی‌دانید، عکس پلاک موتور یا نقشه اولیه پروژه می‌تواند نقطه شروع خوبی برای گفتوگو با کارشناس باشد:
نوع موتور: گیربکس یا گیرلس؛ همراه با توان، جریان و سایر اطلاعات پلاک.
ظرفیت کابین، سرعت طراحی، تعداد توقفها و فاصله طبقات.
نوع و مشخصات انکودر، اگر موتور یا طرح اجرا به آن نیاز دارد.
تعداد درب‌های کابین، نوع درب‌ها و وجود نیم‌طبقه.
نوع پروژه: نصب آسانسور جدید یا تعویض تابلو در آسانسور موجود.
نیاز به سیستم نجات اضطراری و وضعیت تجهیزات قبلی آن.
محل نصب، شرایط برق ورودی و تجهیزاتی که باید با تابلو جدید حفظ شوند.
این اطلاعات کمک میکند پیشنهاد فروش به یک مدل مشخص با اقلام روشن تبدیل شود. اگر میان دو تابلو مردد هستید، دلیل انتخاب هرکدام را بخواهید: چه نیاز فنی‌ای را پوشش میدهد و کدام بخش پروژه با آن سازگار است؟ پاسخ خوب باید به مشخصات آسانسور شما اشاره کند، نه فقط به محبوبیت یک مدل.
قیمت تابلو فرمان داتیس با تغییر مدل، توان درایو و تجهیزات همراه تغییر میکند. تابلو L100، L200 و اکستریم را نمی‌توان صرفاً با یک عدد کلی برای «تابلو داتیس» قیمت‌گذاری کرد. نوع کنترل، نیاز به انکودر و کارت مربوط، جعبه رویزیون، اقلام سیم‌کشی و وجود یا نبود UPS نیز بر مبلغ نهایی سفارش اثر دارند.
هزینه خرید را از هزینه آماده‌شدن آسانسور برای بهره‌برداری جدا کنید. ممکن است قیمت اعلامی یک فروشنده شامل فقط کالا باشد، درحالی‌که پیشنهاد دیگر نصب، راهاندازی یا تجهیزات مکمل را هم پوشش دهد. از فروشنده بخواهید پیش‌فاکتور را ریز کند و برای هر قلم، مدل و توان را بنویسد. همچنین وضعیت موجودی، زمان تحویل و شرایط گارانتی همان کالای تحویلی را استعلام کنید.
برای استعلام فروش و شرایط سفارش، صفحه نمایندگی تابلو آسانسور داتیس در رایالیفت مسیر مرتبط‌تری است. مبلغی که در نوشته‌های قدیمی یا فهرست‌های بدون تاریخ می‌بینید، مبنای قابل اتکایی برای بودجه امروز پروژه نیست.
اولین نکته، یکسان‌بودن محصول سفارش‌داده‌شده با محصول تحویلی است. نام کامل مدل، توان، اقلام همراه و شماره سریال را در پیش‌فاکتور و فاکتور بررسی کنید. درباره گارانتی نیز به عبارت کلی «دارای ضمانت» بسنده نکنید؛ مدت، مرجع پاسخ‌گویی و روش ثبت یا استعلام را برای همان نسخه بپرسید. این کار به‌ویژه زمانی مهم است که چند پیشنهاد با قیمت‌های متفاوت دریافت کرده‌اید.
دومین نکته، مسئولیت راهاندازی است. مشخص کنید چه کسی تنظیم درایو، آزمون حرکت، بررسی مدار ایمنی و آزمایش سیستم نجات اضطراری را انجام میدهد. یک تابلو مناسب هم اگر با اطلاعات نادرست موتور تنظیم شود یا اتصال تجهیزات مکمل آن درست نباشد، نتیجه مطلوبی نمی‌دهد. تحویل پروژه باید شامل بررسی عملکرد واقعی آسانسور باشد، نه فقط روشن‌شدن نمایشگر تابلو.
سومین نکته، نگهداری بعد از نصب است. مدارک فنی و تنظیمات ثبت‌شده را نگه دارید تا سرویس‌کار بعدی بداند چه مدلی نصب شده و چه تغییراتی در پارامترها انجام شده است. برای UPS نیز وضعیت باتری و آزمون دوره‌ای سیستم نجات را در برنامه سرویس ساختمان قرار دهید. تصمیم خرید خوب، دسترسی به اطلاعات و پشتیبانی پس از تحویل را هم در نظر می‌گیرد.
داتیس در این صفحه از زاویه محصولات کنترل آسانسور معرفی شده است: تابلو فرمان، درایو، سیستم نجات اضطراری و تجهیزات وابسته. اگر قصد خرید یک آسانسور کامل دارید، تابلو فرمان تنها یکی از اجزای پکیج شماست و باید همراه موتور، درب، کابین و شرایط اجرای پروژه انتخاب شود.
L100 در پیکربندی معرفیشده برای کاربردهای گیربکس با کنترل بدون انکودر مطرح است. L200 برای پروژههای گیربکس، گزینههای بیشتری از نظر توان و امکان بررسی کنترل همراه انکودر دارد. انتخاب میان آنها باید با مشخصات موتور، سرعت و نیاز واقعی پروژه انجام شود.
خیر. داتیس اکستریم را برای کاربردهای گیربکس و گیرلس معرفی میکند. آنچه باید پیش از خرید بررسی شود، نسخه دقیق تابلو، نوع موتور، انکودر و شیوه کنترل موردنیاز است. صرفِ دیدن واژه «اکستریم» در نام محصول، سازگاری آن را با هر موتور ثابت نمی‌کند.
L200 بنا بر پیکربندی معرفیشده قابلیت بررسی در حالتهای بدون انکودر و همراه انکودر را دارد. نیاز به انکودر را طراحی و نوع کنترل پروژه تعیین میکند. پیش از سفارش، مدل موتور و حالت راهاندازی موردنظر را با فروشنده و مجری فنی هماهنگ کنید.
سیستم نجات اضطراری برای کمک به انتقال کنترلشده کابین و فراهمشدن امکان خروج مسافر در شرایط قطع برق به کار میرود. عملکرد آن به سازگاری با تابلو، ظرفیت مناسب، سلامت باتری و نصب و تنظیم صحیح وابسته است؛ بنابراین باید پس از نصب آزمایش شود.
عدد کاوا فقط یکی از مشخصات دستگاه است. توان و جریان موتور، بار و بالانس آسانسور، نوع تابلو و مشخصات باتری نیز باید بررسی شوند. از فروشنده تأیید سازگاری مدل پیشنهادی با نقشه پروژه و فهرست اقلام لازم برای نصب را بخواهید.
ممکن است مدل، توان یا تجهیزات همراه دو پیشنهاد یکسان نباشد. هزینه جعبه رویزیون، کارت یا کابل انکودر، UPS، نصب و شرایط تحویل نیز می‌تواند متفاوت باشد. برای مقایسه درست، پیش‌فاکتورهای ریزشده با مشخصات فنی برابر دریافت کنید.
نوع و پلاک موتور، ظرفیت کابین، سرعت، تعداد توقفها و وضعیت انکودر را آماده کنید. اگر پروژه تعویض تابلو است، مدل تجهیزات موجود و نیاز به حفظ آنها را هم اعلام کنید. با این اطلاعات میتوان درباره مدل مناسب و اقلام موردنیاز دقیقتر گفتوگو کرد.
